图片中型精密滚珠螺杆-法兰圆形双切型-BSM0802-F

图片中型精密滚珠螺杆-法兰圆形双切型-BSM0802-F

图片中型精密滚珠螺杆-法兰圆形双切型-BSM0802-F

中型精密滚珠螺杆-法兰圆形双切型-BSM0802-F

★规格标准化、价格实惠、供货迅速
★高精度、多种导程可选择
★螺帽安装尺寸，可与大厂规格对应互换

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.10.18

规格/种类	研磨级规格		转造级规格
轴径 (mm)	8		8
珠径 (mm)	1.2		1.2
导程 (mm)	2		2
B.C.D (mm)	8.41		8.41
螺纹旋向	右		右
循环圈数	4圈 x 1列		3圈 x 1列
精度	C5X	C5V	C7W
轴向间隙	0	-0.002	0.03
动态负荷Ca(N)	1400		1200
静态负荷Coa(N)	1800		2100

转造级：

BSM0802G3-RC7□-F

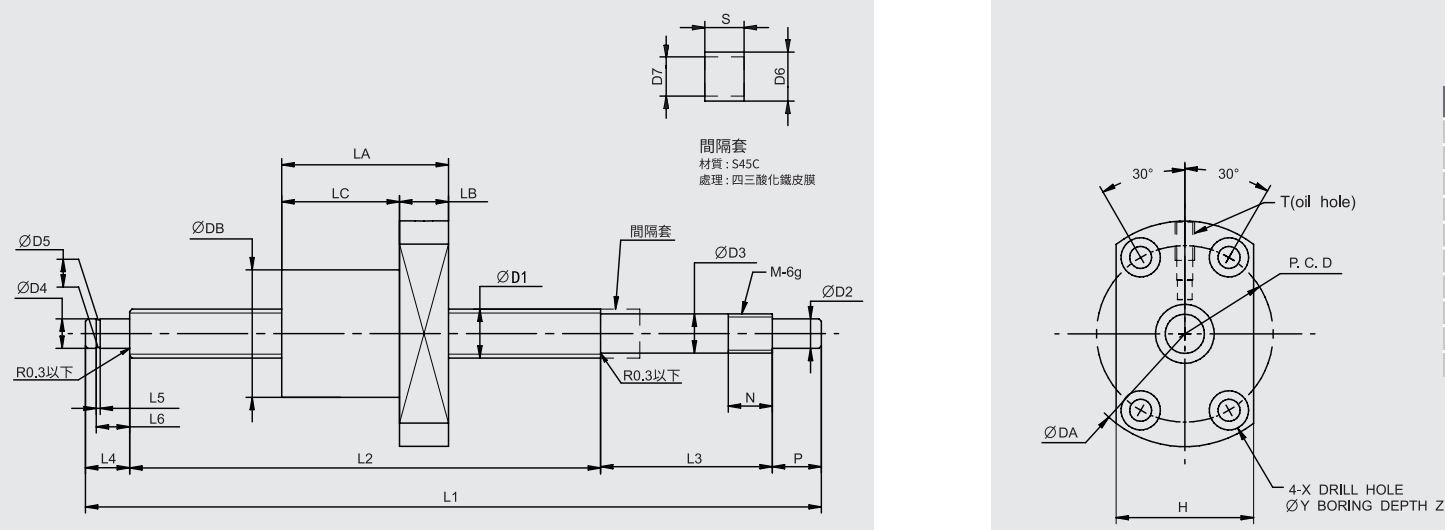

螺杆规格		螺帽规格
螺杆规格 L1	100~400	螺帽规格 LA	16
螺杆规格 L2	L1-46	螺帽规格 LB	4
螺杆规格 L3	29.5	螺帽规格 LC	12
螺杆规格 L4	9	螺帽规格 DA	27
螺杆规格 L5	0.8	螺帽规格 DB	14
螺杆规格 L6	6.8	螺帽规格 H	18
螺杆规格 P	7.5	螺帽规格 PCD	21
螺杆规格 D1	8	螺帽规格 X	3.4
螺杆规格 D2	4.5	螺帽规格 Y	N/A
螺杆规格 D3	6	螺帽规格 Z	N/A
螺杆规格 D4	6	螺帽规格 T	N/A
螺杆规格 D5	5.7
螺杆规格 D6	9.5
螺杆规格 D7	6
螺杆规格 S	7
螺杆规格 N	7
螺杆规格 M	M6x0.75

研磨级：

BSM0802G5-GC□□-F
螺杆规格		螺帽规格
螺杆规格 L1	230	螺帽规格 LA	16
螺杆规格 L2	173	螺帽规格 LB	4
螺杆规格 L3	27	螺帽规格 LC	12
螺杆规格 L4	9	螺帽规格 DA	27
螺杆规格 L5	0.8	螺帽规格 DB	14
螺杆规格 L6	6.8	螺帽规格 H	18
螺杆规格 P	10	螺帽规格 PCD	21
螺杆规格 D1	8	螺帽规格 X	3.4
螺杆规格 D2	6	螺帽规格 Y	N/A
螺杆规格 D3	8	螺帽规格 Z	N/A
螺杆规格 D4	6	螺帽规格 T	N/A
螺杆规格 D5	5.7
螺杆规格 D6	11.5
螺杆规格 E	10
螺杆规格 S	8
螺杆规格 C	4
螺杆规格 K	3
螺杆规格 N	9
螺杆规格 M	M8x1.0
