Update:2023.11.23

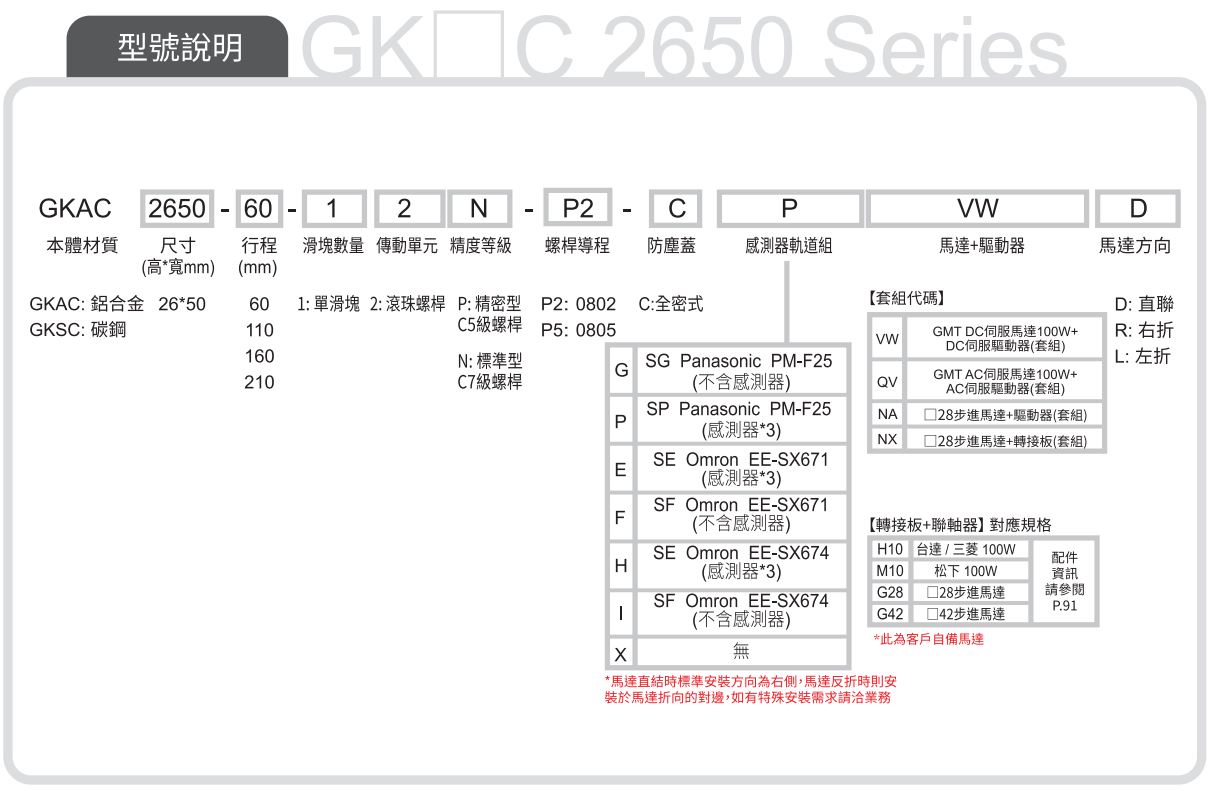

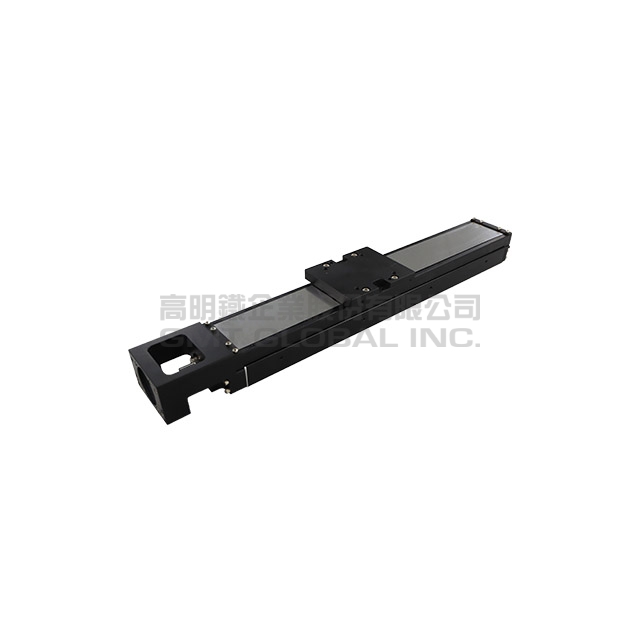

型号
GKAC2650-N
GKSC2650-N
GKAC2650-P
GKSC2650-P
机
械
规
格
本体尺寸 (高 x 宽) (mm)
26 X 50
行程 (mm)
60、110、160、210
传动方式
滚珠絲杆Ø8
导程 (mm)
2
5
轨道型式
循环式线性滚珠导引
滑台材质
铝合金
碳钢
精度等级
标准型
精密型
精
度
*2
步进最高速度 (mm / sec) *1
40
100
伺服最高速度 (mm / sec) *1
250
单向定位精度 (mm)
-
0.02
往复定位精度 (mm)
± 0.005
± 0.003
行走平行度 (mm)
0.025
0.01
最大启动扭力 (N・cm)
1.5
4
步
进
电
气

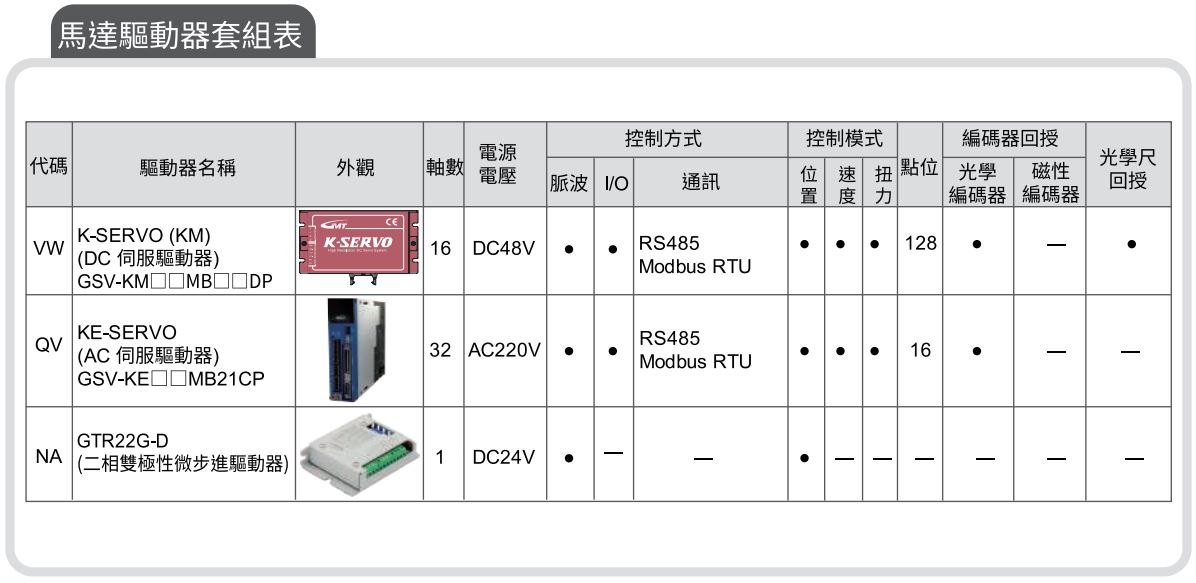

开回路驱动器
☐28,GTR22G-D
闭回路驱动器
滑台侧接头
15Pin公端连接器D-SUB
传输线侧接头
15Pin母端连接器D-SUB
DC
伺
服
DC伺服马达
100W:GSVM-D01MD4
DC伺服驱动器
100W:K-SERVO (GSV-KM01MR-48DP)
制造商:TE Connectivity
动力线:172159-1+170355-1 (公端)
编码线:172161-1+170365-1 (公端)
制造商:KST
动力线:E1510-RED (欧规端子)
制造商:JST
编码线:PHDR-12VS+SPHD-001T-P0.5 (母端)
AC
AC伺服马达
100W:GSVM-A01LC4
AC伺服驱动器
100W:GSV-KE01MB21CP
制造商:Tyco electronics
动力线:172167-1 (公端)
编码线:172171-1 (公端)
动力线:172159-1 (母端)
编码线:172163-1 (母端)
*1 伺服马达以转速3000rpm计算最高速度、步进马达以转速1200rpm计算最高速度。
*2 电机反折精度为尚未安装反折零件,滑台直联状态下量测之数值。
