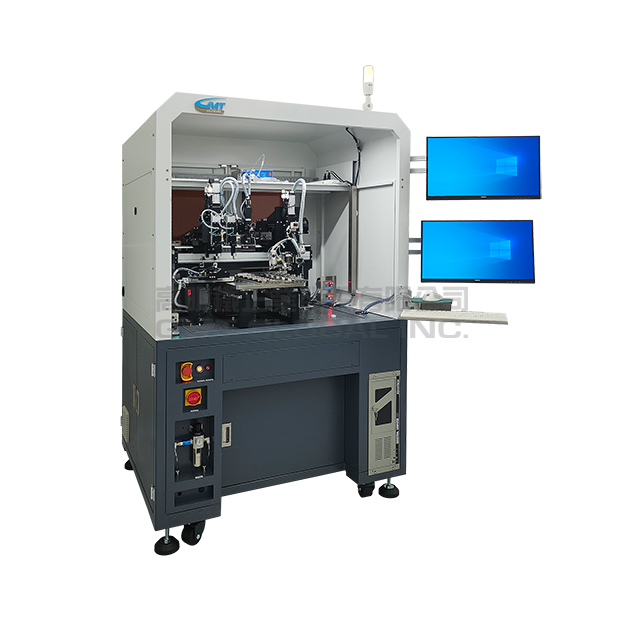

    光纤数组单元传送端对位贴合设备(被动组件贴合)


    功能
    ‧高清晰度CCD设备识别
    ‧光纤数组单元对位后以UV光固化胶贴合


    主要特点
    ‧ 以高精度版本CCD进行 XYZ轴的平面对位动作
    ‧可在线监测并可将数据上传到数据库
    商品库存单位(SKU): Tx FAU Bonder (Passive Bonding)
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    更新日期:2025.04.08

    产品说明





    工作站特色

    工作站

    功能

    主要特点

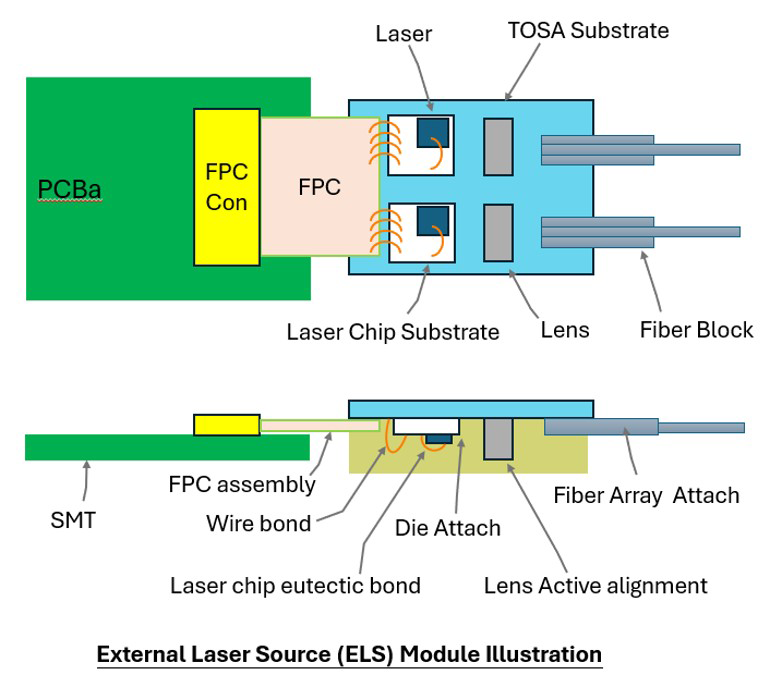

    光纤数组单元
    传送端对位贴合
    ‧高清晰度CCD设备识别
    ‧光纤数组单元对位后以UV光固化胶贴合
    ‧ 以高精度版本CCD进行 XYZ轴的平面对位动作
    ‧可在线监测并可将数据上传到数据库





    主要设备

    设备

     关键参数

     贴合设备‧X/Y/Z 轴分辨率 10nm
    ‧贴合压力 5gf
    ‧循环时间: 小于130秒/个 (不含UV光固化时间)









    设备规格

    类别

    項目

    规格参数
    设备尺寸及动力输入电力220V 50/60Hz
    压缩空气压缩空气量>2LPM; 供气系统压力0.6MPa~
    0.7MPa
    真空设备真空泵保证真空度-80kPa以上
    环境要求温度: 15-35°C; 相对湿度: 70% @32°C;
    无尘室等级: Class 100k
    尺寸要求1000mm×1200mm×1800mm
    设备重量850-950kg
    设备安规产品安全防护产品接触接地处理
    ESD防护离子风机除静电
    软件防护防呆设计
    设备防护设备轴程限位+距离感测, 防碰撞
    操作员安全防护护目镜
    上下料模块

    PCB Tray(5pcs可据客户需求定制)

    直线模块+伺服电机
    FA Tray (5pcs可据客户需求定制)

    直线模块+伺服电机

    点胶模块结构形式三轴; XY直线电机+Z伺服+螺杆模块(支持点, 线); 5μm运动精度

    点胶机

    武藏高精密点胶机单点式(胶针); 容量3mL, 其他容量可定制
    UV固化系统

    结构形式及参数

    双LED灯头, 气缸切入; 波长365nm

    FA夹持

    电动夹爪、真空吸嘴固定

    Bonding系统

    龙门机构

    4轴; XY直线电机, Z伺服+螺杆, θ弧摆; 0.3μm重复定位精度; 贴片精度: ±5μm,角度±0.1°@3σ

    视觉辨识

    自动对位; 500万画素 CCD; 视野范围10.6×8.9mm; 分辨率 2.7μm; 景深1.6mm
    (可根据需求选配不同倍率及分辨率的视觉机构)

    Bonding Force

    压力传感器监控5gF
