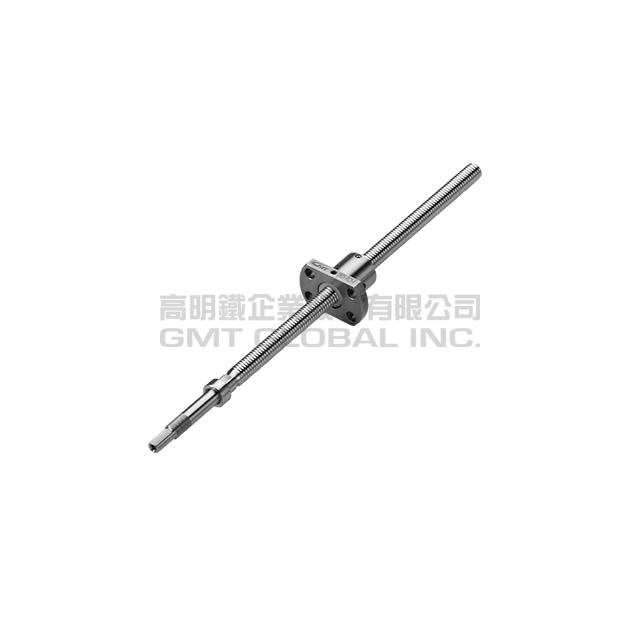

小型滚珠絲杆-法兰型-BS1003-F

★规格标准化、低价格、供货迅速
★高精度、可微量进给
★螺帽精巧不占空间

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.11.06

规格/种类	转造级规格
轴径 (mm)	10
珠径 (mm)	2
导程 (mm)	3
B.C.D (mm)	10.7
螺纹旋向	右
循环圈数	3圈 x 1列
精度	C7Z	C7W
轴向间隙	0.01	0.03
动态负荷Ca(N)	3240
静态负荷Coa(N)	6450

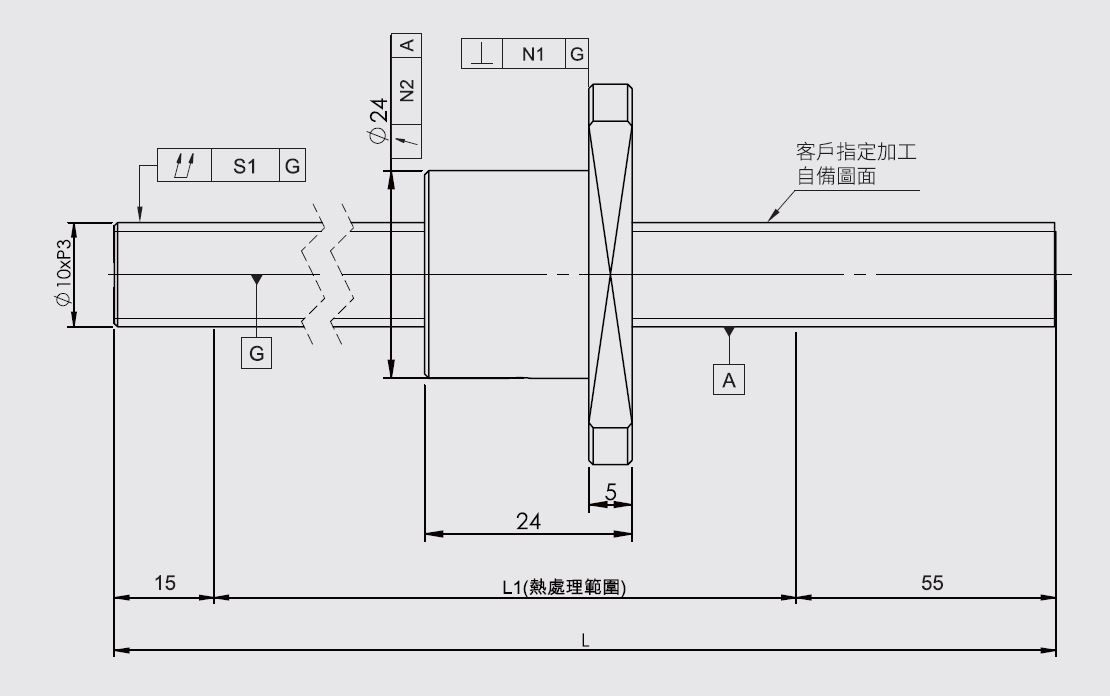

型号/规格	行程	轴长L1	轴长L	絲杆总偏转公差S1	螺帽法兰垂直度N1	螺帽偏转公差N2	导程精度代表移动量	导程精度变动
BS1003-RC7□-52R122-F	28	52	122	0.045	0.014	0.02	运行距离:±0.05/300
BS1003-RC7□-102R172-F	78	102	172	0.045	0.014	0.02	运行距离:±0.05/300
BS1003-RC7□-152R222-F	128	152	222	0.07	0.014	0.02	运行距离:±0.05/300
BS1003-RC7□-228R298-F	204	228	298	0.07	0.014	0.02	运行距离:±0.05/300
BS1003-RC7□-278R348-F	254	278	348	0.08	0.014	0.02	运行距离:±0.05/300
BS1003-RC7□-328R398-F	304	328	398	0.08	0.014	0.02	运行距离:±0.05/300
BS1003-RC7□-378R448-F	354	378	448	0.095	0.014	0.02	运行距离:±0.05/300
BS1003-RC7□-428R498-F	404	428	398	0.095	0.014	0.02	运行距离:±0.05/300
