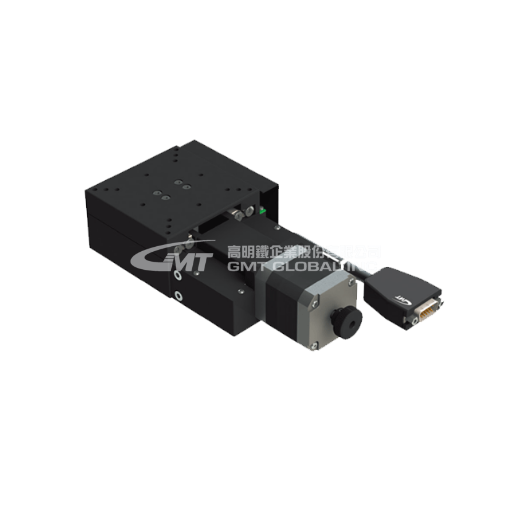

    AX80 - 精密型


    ★轨道方式使用交叉滚柱导引式,在构造上透过V型构槽和交叉滚柱用线接触方式传动,达到高精度的移动,及耐荷重的表现
    ★传动方式-滚珠螺杆,透过钢珠在螺帽与螺杆之间做滚动接触,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性
    ★材质-铝合金(质轻,导电度佳)
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2022.05.23

    型号

    AX80-A2PR-CD

    台面尺寸 (mm)

    80 X 80

    移动行程 (mm)

    30

    传动方式

    滚珠螺杆Ø8,导程1mm

    轨道

    防滑型-交叉滚柱导引式

    滑台材质/表面处理

    铝合金/黑色阳极处理

    本体重量 (Kg)

    1.2

    联轴器

    FAMMS16-5*5

    精度等级

    P:精密级

    出线方向

    R:右出线 / L:左出线

    分辨率 (脉冲) (µm)

    2 (Full)

    1 (Half)

    最高速度 (全步级) (mm/sec)

    10

    单向定位精度 (µm)

    5

    反复定位精度 (µm)

    ± 0.5

    荷重 (水平安装) (Kgf)

    21

    空转 (µm)

    1

    平行度 (µm)

    20

    运动真直度 (µm)

    2

    运动平行度 (µm)

    10



    马达

    类型 / 出轴型式

    5相步进 / ☐ 42双出轴

    厂牌 / 型号

    山洋 SANYO / 103F5510-8211

    驱动器厂牌 / 型号

    请参阅马达 / 驱动器对照表

    接头

    滑台侧接头

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    控制器侧接头

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS(另外选购)

    传感器

    行程原点传感器

    光电传感器GMT-sensor

    行程极限传感器

    马达接近原点传感器

    光电传感器PM-F24

    电源电压

    24V ± 10%

    控制输出

    NPN开放式集电极输出24V 8mA以下

    输出控制

    检测(感应时): 输出晶体管OFF(非导通)





    系统构成示意图

    ♦   驱动器之选用建议请参阅马达/驱动器对照表,或参阅GMT马达及驱动器目录之驱动器建议选用。

    ♦   驱动器为GMT所选的最佳搭配之常备品!若另有不同需求,请依实际所需功能自行选用适合的驱动器。



    轴向定义

    关于移动轴、转动轴名称的定义,GMT公司作如下图的定义:

    水平方向为X、Y轴;垂直方向为Z轴;绕X、Y、Z轴的转动分别记作α轴、β轴、θ轴。

    绿色指向标记,为该产品之运动轴向。



    马达.驱动器对照表
