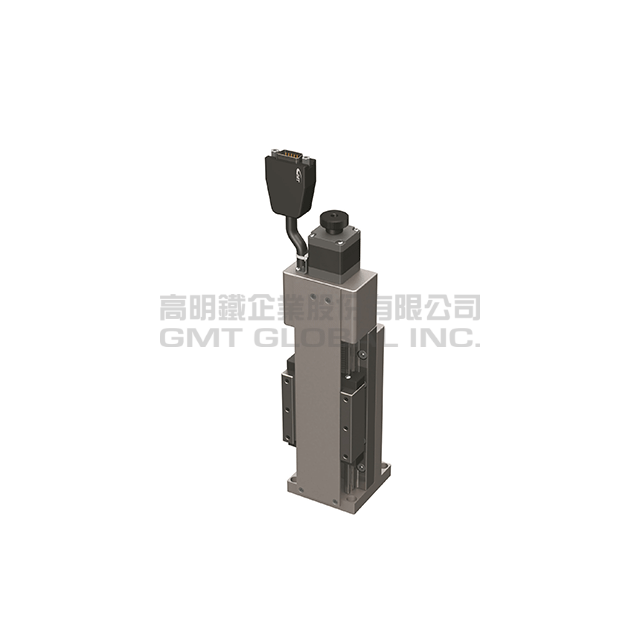

CZLC 50 - 高阶精密型

★ 轨道方式使用线性滚珠循环式,哥德式弧型构槽在本体的上、下滑轨面，各由双孤槽构成，单槽移动的钢球是二点接触的架构，双弧槽总共四个接触点，因此构成坚固的滑轨结构
★ 传动方式-滚珠螺杆,透过钢珠在螺帽与螺杆之间做滚动接触,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性
★ 材质-不锈钢(耐腐蚀,耐热)

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2022.3.24

型号			CZLC50
机械规格	台面尺寸 (mm)		50X50
	移动行程 (mm)		30、50
	传动方式		滾珠丝杆Ø8，导程1mm
	轨道		綫性滾珠循环式
	滑台材质/表面处理		不锈钢 / 镀无电解镍
	精度等级		OP：高阶精密型
	出綫方向		N：一般出綫
精密度规格	解析度(脈冲) (µm)		M: 1 (Full)；0.5 (Half) J: 2 (Full)；1 (Half)
	最高速度(全步級) (mm/sec)		20
	单向定位精度 (µm)		5
	反复定位精度(µm)		±0.5
	多點反復定位精度(µm)		A: 1.5 / B: 1
	荷重(水平安裝)(Kgf)		7
	空转(µm)		1
	平行度 (µm)		20
	运动真直度 (µm)		2
	运动平行度 (µm)		10
电机规格	马达	类型/出轴型式	M: 5相步进高解析马达 / ☐28双出轴 J: 5相步进马达 / ☐28双出轴
		厂牌/型号	M: 東方马达 / PKP523MN07B J: 東方马达 / PKP523N12B
	駆动器厂牌/型号		東方 / 五相CVD系列(另外选购)
	接头	滑台侧接头	15Pin公端连接器D-SUB / 12Pin公端连接器HRS
		控制器側接头	15Pin母端连接器D-SUB(另外选购) / 12Pin母端连接器HRS(另外选购)
	感测器	行程原点感测器	光电感测器GMT-sensor
		行程極限感测器
		马达接近原点感测器	N / A
		电源电压	24V±10%
		控制输出	NPN 开放式集电極输出24V 8mA以下
		输出控制	检测 (感应时)：输出电晶體OFF (非导通)

多點反復定位量測說明

♦ 精度量測說明

1. 單向定位精度: 在預定檢測的行程範圍內，由一起始位置開始，向一定方向順序做移動定位，檢測其實際移動值與目標移動值之間的差值，並取其最大誤差值，此值即為單向定位精度。
2. 多點反復定位精度: 預定檢測的行程範圍內，在機械程式執行時，反覆運行同一程序代碼所得到的位置精度。計算反覆來回相同位置時，所產生的位置偏差，並取的兩者間的偏差值。

♦ 精度介紹說明

1. 已符合光纖耦合、半導體製程之輕度需求而設計GMT高階精度檢測方式。

2. GMT高階精密直線滑台模組系列的檢測採多點反復量測方式，即在固定行程範圍內做多點數量測取點(點數多寡依行程長短做增減)，並記錄往返位置誤差實際變化，追求高精度重現性。

3. 透過非接觸式的雷射干涉儀量測，確保單向定位在10μm內、多點反復定位精度在1.5μm內。另有更高精度需求請與區域經銷/業務團隊洽詢。

系统构成示意图

♦ 连接线之详细规格请参阅滑台与连接线说明。

♦ 驱动器之选用建议请参阅马达/驱动器对照表，或参阅GMT马达及驱动器目录之驱动器建议选用。

♦ 驱动器为GMT所选的最佳搭配之常备品！若另有不同需求，请依实际所需功能自行选用适合的驱动器。

轴向定义

关于移动轴、转动轴名称的定义，GMT公司作如下图的定义：

水平方向为X、Y轴；垂直方向为Z轴；绕X、Y、Z轴的转动分别记作α轴、β轴、θ轴。

绿色指向标记，为该产品之运动轴向。

马达.驱动器对照表

两相步进马达/驱动器对照表

步进马达/驱动器建议替代搭载对照表
