    电动工业滑台 GK4580


    ★轨道方式-线性滚珠导引,哥德式弧型沟槽,构成坚固的滑轨结构
    ★传动方式-滚珠螺杆,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性
    ★提供多种轨道长度,滑台依精度分为精密型 (P) 与标准型 (N),用户可依需求选择适合的滑台类型
    ★使用铝合金材质降低重量
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2023.11.23

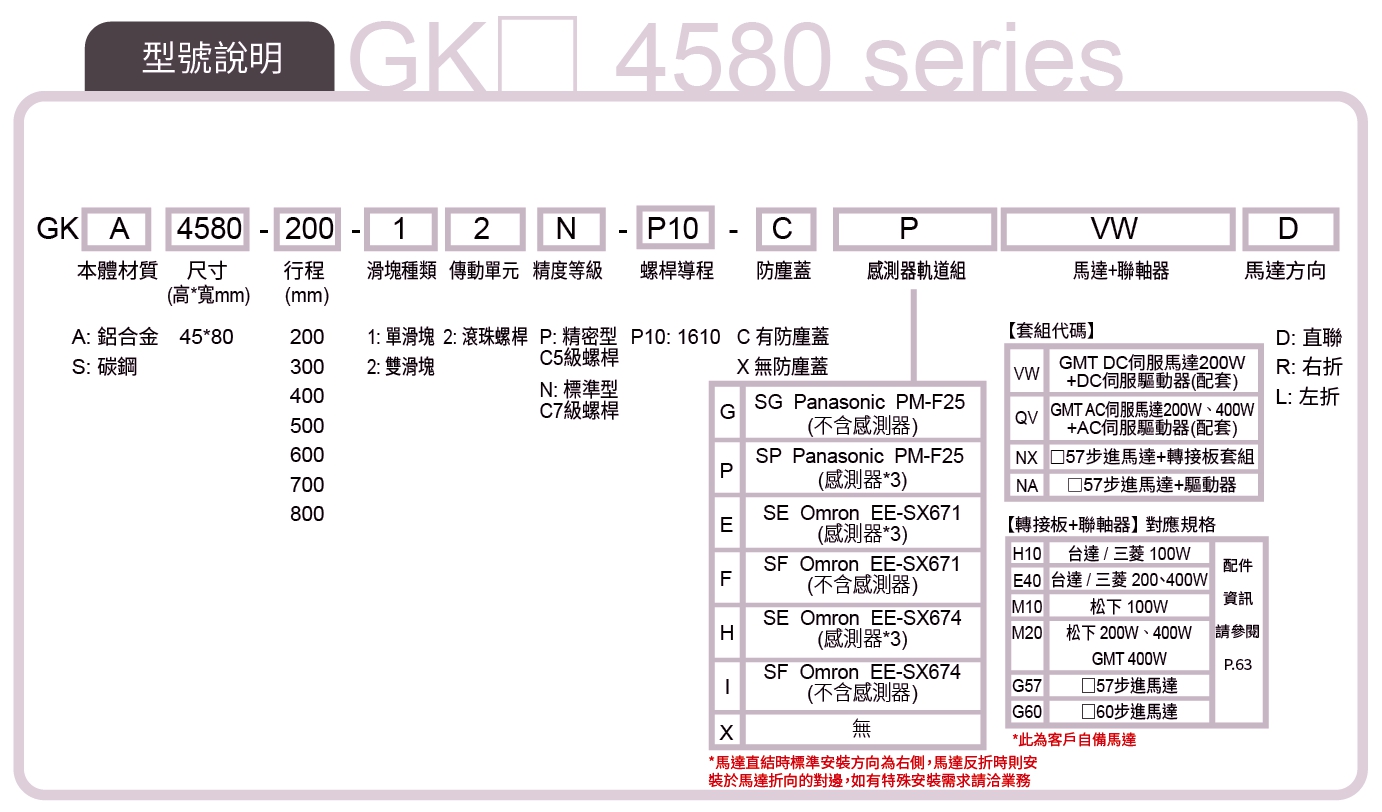

    型号

    GK4580-N

    GK4580-P

    本体尺寸 (高 x 宽) (mm)

    45 X 80

    行程 (mm)

    200、300、400、500、600、700、800200、300、400、500、600、700、800

    传动方式

    滚珠絲杆Ø16

    导程 (mm)

    1010

    轨道型式

    循环式线性滚珠导引

    滑台材质

    A:铝合金

    S:碳钢

    精度等级

    N:标准型

    P:精密型

    *2

    步进最高速度 (mm / sec) *1

    200

    伺服最高速度 (mm / sec) *1

    500

    单向定位精度 (mm)

    -

    行程:200、300

    单向定位精度:0.02

    行程:400、500、600

    单向定位精度:0.04

    行程:700、800

    单向定位精度:0.08

    往复定位精度 (mm)

    ± 0.005

    ± 0.003

    行走平行度 (mm)

    行程:200、300、400、500

    行走平行度:0.035

    行程:600

    行走平行度:0.04

    行程:700、800

    行走平行度:0.05

    行程:200、300、400、500

    行走平行度:0.015

    行程:600

    行走平行度:0.02

    行程:700、800

    行走平行度:0.04

    最大扭力 (N・cm)

    10

    行程:200、300、400

    最大启动扭力:12

    行程:500、600

    最大启动扭力:15

    行程:700、800

    最大启动扭力:-

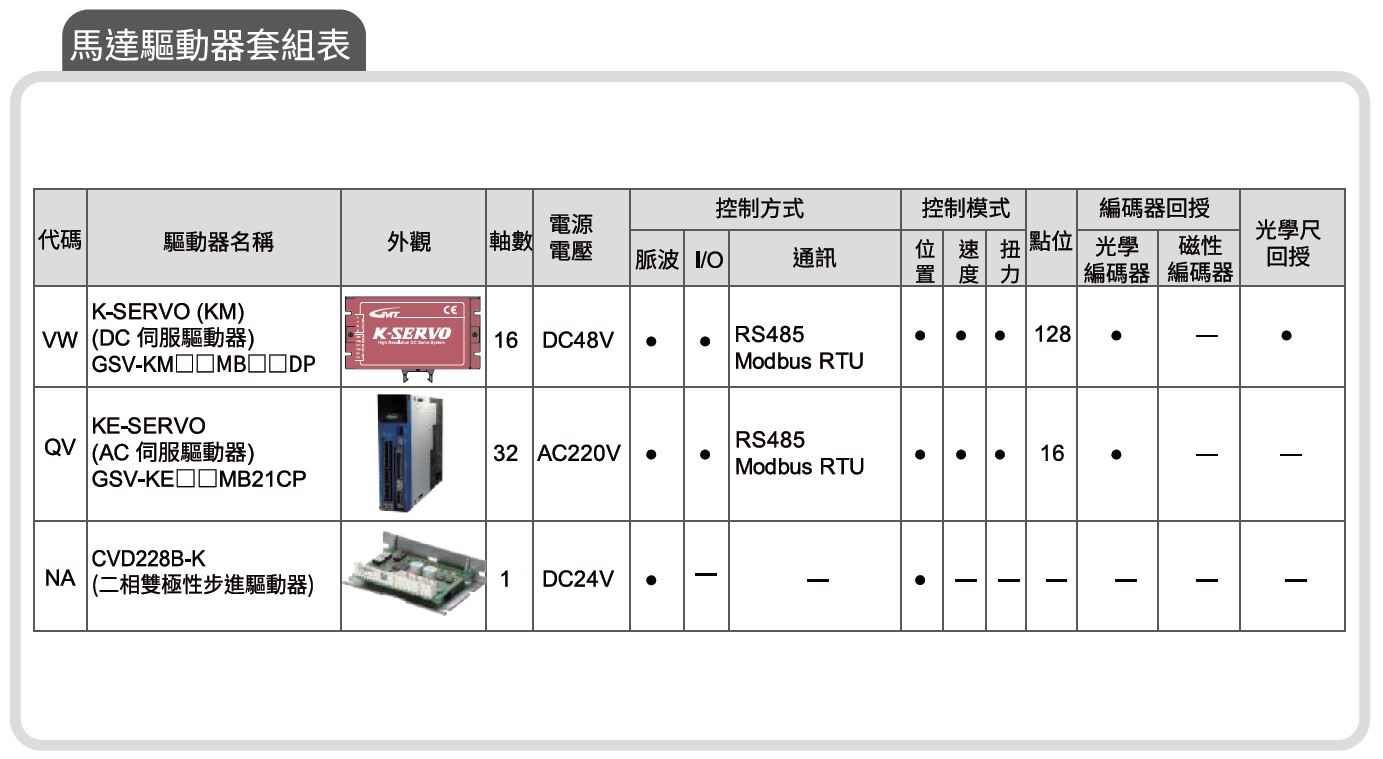

    开回路驱动器

    ☐42,GTR22G-D

    闭回路驱动器

    -

    滑台侧接头

    15Pin公端连接器D-SUB

    传输线侧接头

    15Pin母端连接器D-SUB

    DC



    DC伺服马达

    200W:GSVM-D02MD4

    DC伺服驱动器

    200W:K-SERVO (GSV-KM02MR-48DP)

    滑台侧接头

    制造商:TE Connectivity

    动力线:172159-1+170355-1 (公端)

    编码线:172161-1+170365-1 (公端)

    传输线侧接头

    制造商:KST

    动力线:E1510-RED (欧规端子)

    制造商:JST

    编码线:PHDR-12VS+SPHD-001T-P0.5 (母端)

    AC

    AC伺服马达

    200W:GSVM-A02LC4

    AC伺服驱动器

    200W:GSV-KE02MB21CP

    滑台侧接头

    制造商:Tyco electronics

    动力线:172167-1 (公端)

    编码线:172171-1 (公端)

    传输线侧接头

    制造商:Tyco electronics

    动力线:172159-1 (母端)

    编码线:172163-1 (母端)

    *1 伺服马达以转速3000rpm计算最高速度、步进马达以转速1200rpm计算最高速度。

    *2 电机反折精度为尚未安装反折零件,滑台直联状态下量测之数值。
