<span style="font-size: 12pt;">★高负荷的承载能力</span> <br /><span style="font-size: 12pt;">★可同时承受任何方向之负荷</span> <br /><span style="font-size: 12pt;">★高刚性</span> <br /><span style="font-size: 12pt;">★稳定的旋转精度</span> <br /><span style="font-size: 12pt;">★简易安装与调整</span>">
更新日期:2018.06.06

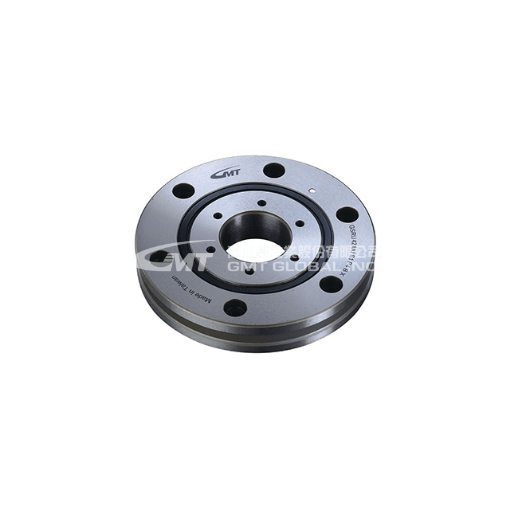

交叉滚柱轴承是由内环、外环、复数个滚柱与复数个间隔保持器所组成,滚柱在呈90度的V形沟槽滚动面上与间隔保持器被相互垂直地排列,因此这样的结构即可承受径向负荷、轴向负荷及力矩负荷。
交叉滚柱轴承的滚柱与轨道表面为线接触,所以轴承受到负荷时,可有较大的承载负荷区域,所以最适合用于工业用机器人、旋转工作台、医疗设备等等的旋转部位。
軸稱 | 型號 | 主要尺寸 | 肩部高度 | 基本額定負荷 (俓向) | 重量 | ||||||
內徑 Ød | 外徑 ØD | 厚度 T | 潤滑孔 d1 | 倒角 rmin | Øda | ØDh | C KN | C0 KN | Kg | ||
20 | GSRU42 | 20 | 70 | 12 | 3 | 0.5 | 36 | 46 | 7.3 | 8.33 | 0.28 |
35 | GSRU66 | 35 | 95 | 15 | 3 | 0.5 | 58 | 75 | 17.53 | 22.31 | 0.6 |
55 | GSRU85 | 55 | 120 | 15 | 3 | 0.5 | 78 | 94 | 20.31 | 29.55 | 1.1 |
80 | GSRU124(G) | 80 | 165 | 22 | 3 | 1 | 115 | 133 | 33 | 50.85 | 2.61 |
GSRU124X | |||||||||||
90 | GSRU148(G) | 90 | 210 | 25 | 3 | 1.5 | 134 | 161 | 49 | 76.83 | 4.95 |
GSRU148X | |||||||||||
115 | GSRU178(G) | 115 | 240 | 28 | 3 | 1.5 | 162 | 194 | 80.32 | 134.9 | 6.78 |
GSRU178X | |||||||||||
160 | GSRU228(G) | 160 | 295 | 35 | 6.1 | 2 | 207 | 247 | 103.5 | 172.8 | 11.42 |
GSRU228X |
