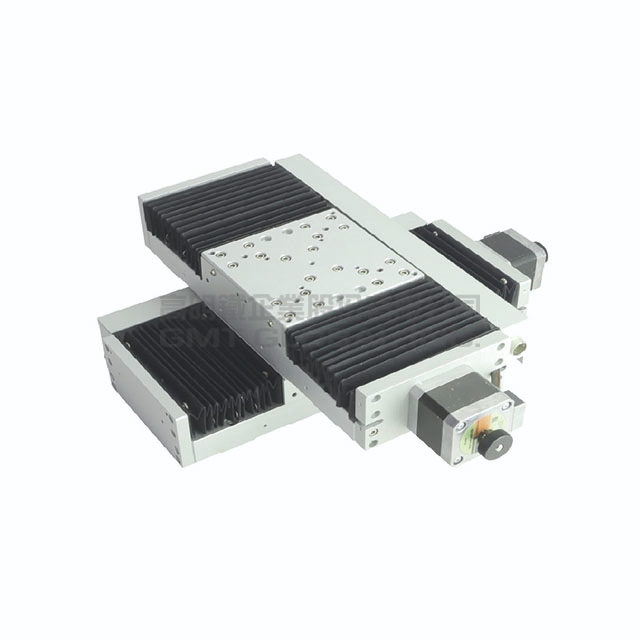

<span style="font-size: 12pt;">★ 台面尺寸 100x100 </span> <br /><span style="font-size: 12pt;">★ 材质-铝合金 / 阳极雾本 </span> <p><br /><span style="font-size: 12pt;"><span style="color: #e03e2d;"><strong>★</strong></span><span style="color: #e03e2d;"><strong>此图片为GYA100-100-A2OPL产品图</strong></span></span></p>">
Update:2024.5.20
型号 | GYA100-100-A2OPL | |||
机 械 规 格 | 台面尺寸 (mm) | 100X100 | ||
移动行程 (mm) | ±50 | |||
传动方式 | 滚珠螺杆 Ø8,导程 2.0mm | |||
轨道 | 精密微型轨道 | |||
滑台材质/表面处理
| 铝合金 / 阳极雾本 | |||
本体重量 (kg) | 3.5 | |||
联轴器型号 | FAMMS12-5*5 | |||
精度等級 | OP:高阶精密型 | |||
出线方向 | R:右出线 (标准库存);L:左出线 | |||
精 度 规 格
| 解析度(脉冲) (µm) | 2 μm (Full) / 1 μm (Half) | ||
最高速度(全步級) (mm/sec) | 20 | |||
单向定位精度 (µm) | 8 | |||
反复定位精度(µm) | ±0.5 | |||
荷重(水平安裝) (Kgf) | 16 | |||
空转 (µm) | 0.5 | |||
力矩剛性 | 0.08 ("/N-cm) | |||
仰俯 / 橫擺 | 25" / 20" | |||
平行度 (µm) | 30 | |||
运动真直度 (µm) | 3 | |||
运动平行度 (µm) | 25 | |||
直交度(双轴精度规格) (µm) | 10 | |||
电 机 规 格 | 马 达 | 类型/ 出轴型式 | 5相步进高解析马达 / / ☐42双出轴 | |
厂牌/型号 | 东方马达 / PKP544MN18B | |||
駆动器厂牌/型号 | 東方 / CVD518-K | |||
接头型式 | 12Pin公端连接器HRS |
多點反復定位量測說明 |
♦ 精度量測說明 1. 單向定位精度: 在預定檢測的行程範圍內,由一起始位置開始,向一定方向順序做移動定位,檢測其實際移動值與目標移動值之間的差值,並取其最大誤差值,此值即為單向定位精度。 ♦ 精度介紹說明 1. 已符合光纖耦合、半導體製程之輕度需求而設計GMT高階精度檢測方式。 2. GMT高階精密直線滑台模組系列的檢測採多點反復量測方式,即在固定行程範圍內做多點數量測取點(點數多寡依行程長短做增減),並記錄往返位置誤差實際變化,追求高精度重現性。 3. 透過非接觸式的雷射干涉儀量測,確保單向定位在10μm內、多點反復定位精度在1.5μm內。另有更高精度需求請與區域經銷/業務團隊洽詢。 |
系统构成示意图 |
♦ 连接线之详细规格请参阅滑台与连接线说明。 ♦ 驱动器之选用建议请参阅马达/驱动器对照表,或参阅GMT马达及驱动器目录之驱动器建议选用。 ♦ 驱动器为GMT所选的最佳搭配之常备品!若另有不同需求,请依实际所需功能自行选用适合的驱动器。 |
轴向定义 |
关于移动轴、转动轴名称的定义,GMT公司作如下图的定义: 水平方向为X、Y轴;垂直方向为Z轴;绕X、Y、Z轴的转动分别记作α轴、β轴、θ轴。 绿色指向标记,为该产品之运动轴向。 |
马达.驱动器对照表 |
两相步进马达/驱动器 对照表 |
步进马达/驱动器 建议替代搭载对照表 |
