Update:2023.10.23

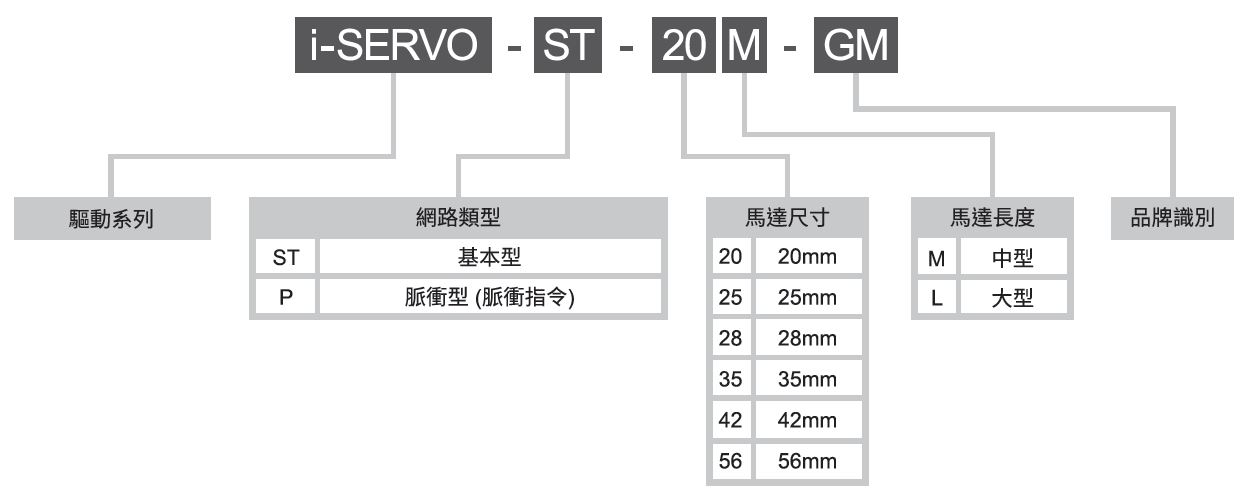

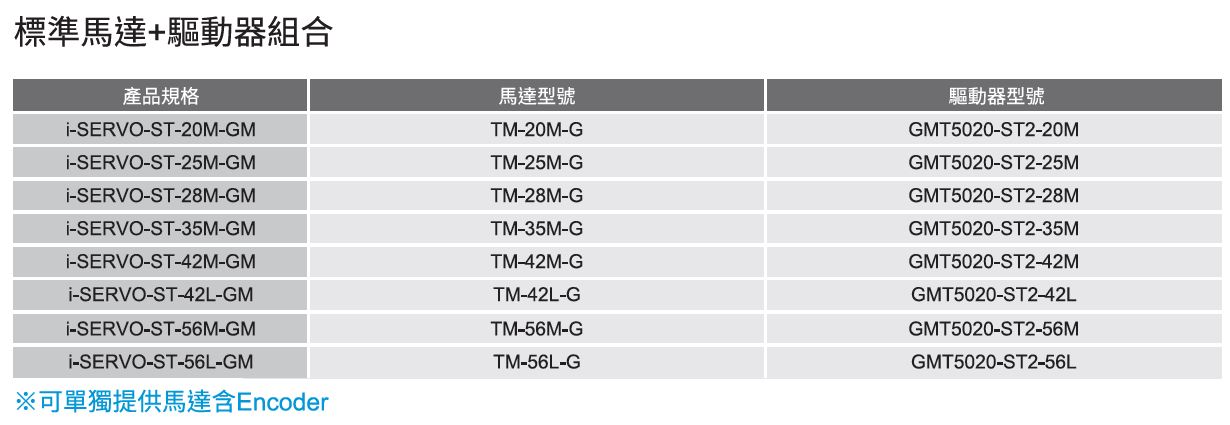

型号

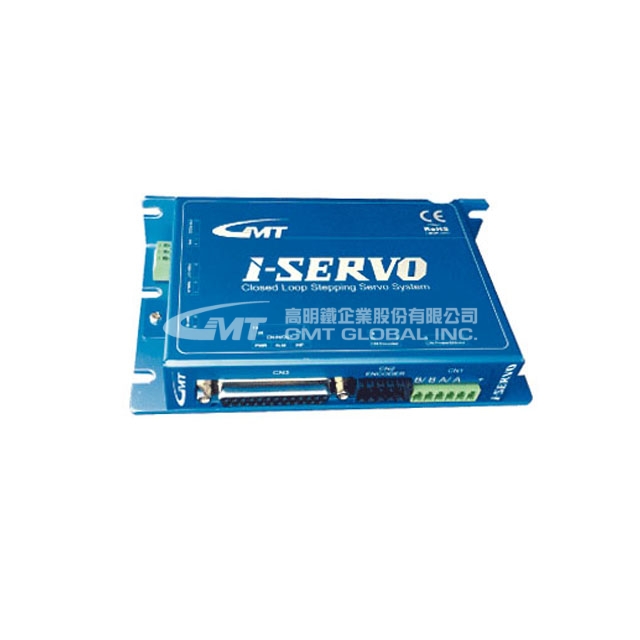

i-SERVO (GMT5020-ST2)
规
格
说
明
输入电源电压
DC 24V ± 10%,GMT5020-ST2额定2A、最大4A
DC 48V ± 10%,GMT5020-ST2额定1A、最大3A
额定输出电流
GMT5020-ST2、2A (o-peak)
GMT5040-ST2、4A (o-peak)
最大输出电流
GMT5020-ST2、3A (o-peak)
GMT5040-ST2、6A (o-peak)

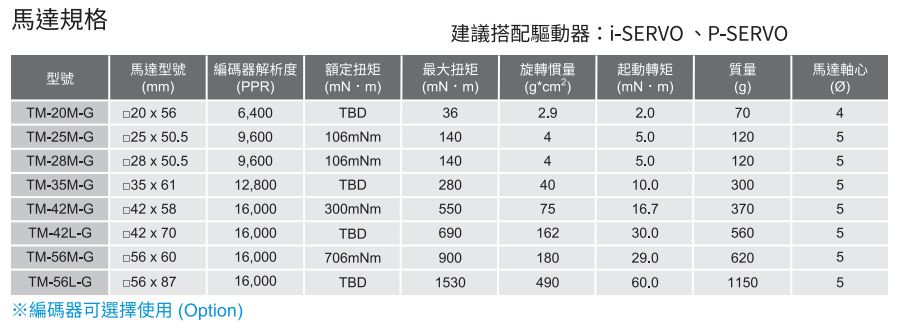

控制对象马达
二相步进马达 (附编码器)
驱动方式
控制象限

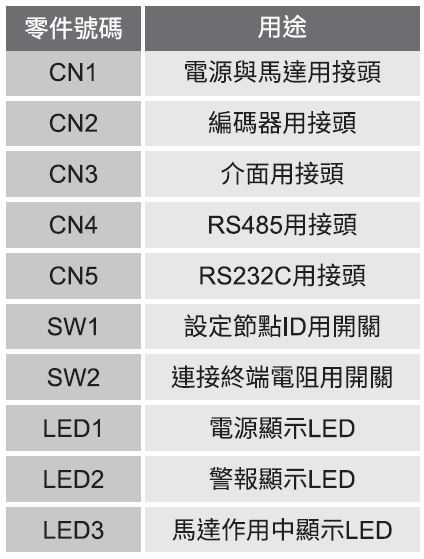

界面
输入:
1. 数字输入 X 5
2. 机械传感器输入 + LM、- LM、ORG
3. 模拟输入 (Option) X 1
4. 编码器输入 (A、B、Z)
输出:
1. 数字输出 X 4
2. Compare out X 1
3. 制动输出 (煞车专用)
数字输入内容
SERVO ON (Servo On)
START (马达启动 / 停止)
RESET (警报重置)
SELECT PROGRAM (4 bit)
CONT MODE (开关模式)
数字输出内容
IN POTISION
ALARM
TORQUE LIMIT
LED 显示
电源、警报、马达回转中
通讯 I / F
RS485,最多16节点
RS232C
控制方式
1. 位置控制模式
2. 速度控制模式
3. 扭力控制模式
4. 下压控制模式
适合负载惯量
马达惯量之20倍以下

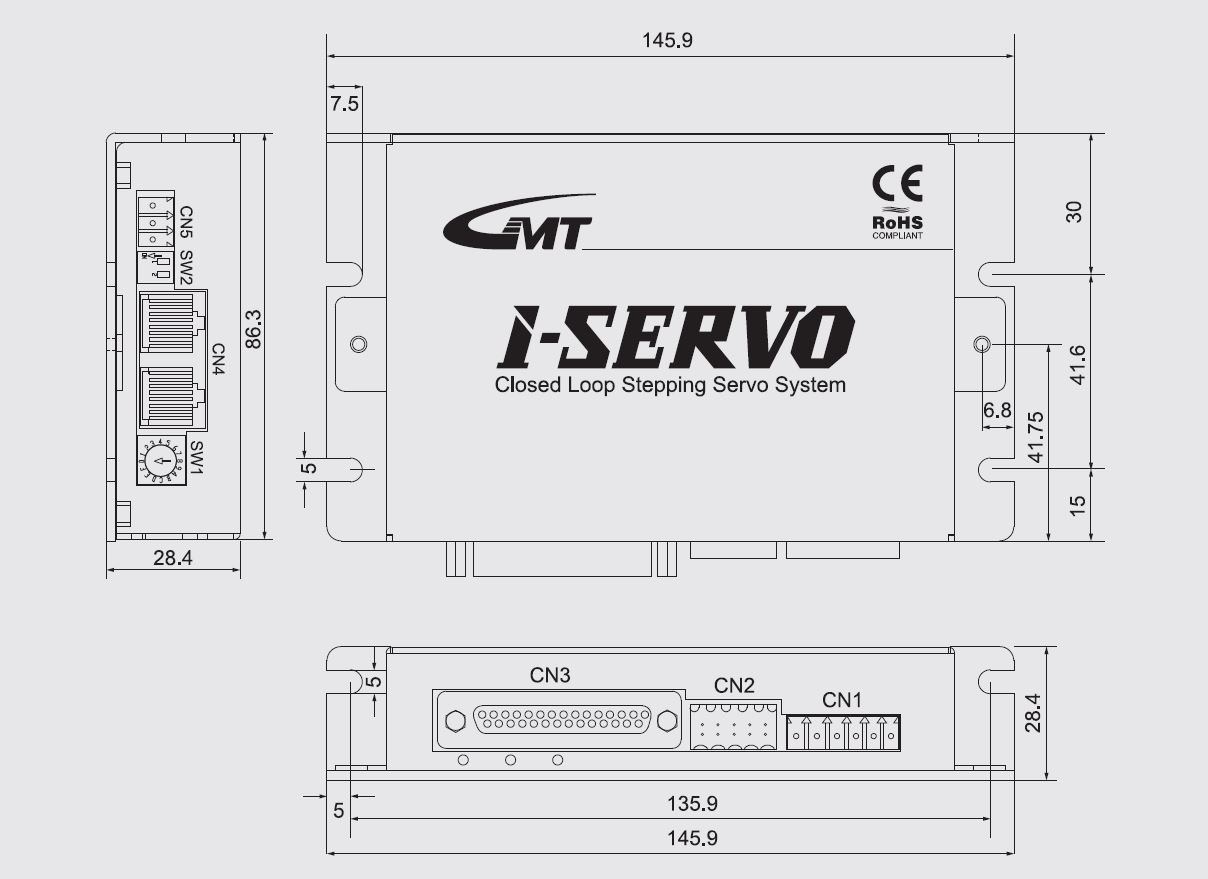

基板外型尺寸
W80 X D116 X H20
动作温度 / 湿度
0 ~ 50°C,85%RH以下 (防止冷凝)
保存温度
- 20 ~ 85°C,85%以下 (防止冷凝)
环境气体
防止腐蚀性气体
位
置
控
制
位置模式
1) Full Time Closed Mode
2) Dual Mode (设定速度以下为Open,设定速度以上为Closed)
3) Full Time Open Mode
4) Stepping Closed Loop Mode
位置精度
编码器分辨率之 ± 1 Pulse
指令最大频率
900 Kpps
电子齿轮
A / B
A= 1 ~ 10000
B= 1 ~ 10000
前馈
0 ~ 100%
定位完成范围 (Inposition)
0 ~ ± 1,000
最大计数异常范围
±1 ~ 2147483647
速
度
速度指令
数位值 (PPS)
速度控制比
500:1 以上
指令回转方向
数字输入 (DIR)
参数
启动 / 停止
数字输入 (START)
加减速功能
n X Max.rpm X 0.125 ms
参数n:0 ~ 10
扭
力
扭力指令
可变扭矩范围
0 ~ 100 %
速度限制
数位值 (RPM)
下
压
制御型态
位置控制模式时下压
速度控制模式时下压
下压扭矩指令值
数位值 ( X 0.1 %)
可变扭力范围
