    MZL40-FCR


    Z轴精密滑台
    单轨-Z轴-(X轴滑台+L板)
    台面尺寸 : 40 (mm)
    行程 : ±6.5 (mm)
    传动位置-中央反手
    ★ 轨道方式使用线性滚珠导引,哥德式弧型构槽在本体的上、下滑轨面,各由双孤槽构成,单槽移动的钢球是二点接触的架构,双弧槽总共四个接触点,因此构成坚固的滑轨结构
    ★ 使用测微头(Micrometer head,单位0.01mm)传动,适合高精密精度移动
    ★ 材质-碳素钢

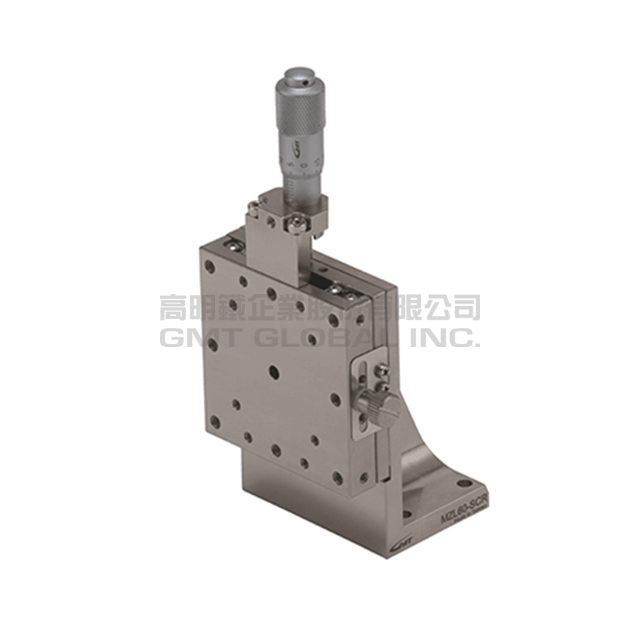

    此图为MZL60-FCR,仅供为示意图参考,产品内容以规格叙述内容为准。

    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2022.12.15

    型号

    MZL40-FCR

    台面尺寸 (mm)

    40 X 40

    行程 (mm)

    ± 6.5

    分厘卡最小读取量 (μm)

    10

    移动精度真直度 (μm)

    3

    移动精度纵向偏摆

    25"

    移动精度横向偏摆

    15"

    荷重 (Kgf)

    5

    本体重量 (Kg)

    0.32

    材质

    碳素钢

    表面处理

    无电解镍 (化学镍)

    滑台进给位置



    滑台轨道特性说明



    滑台主要进给方式
