SAX70 - 高阶精密型

★ 台面尺寸 70x70
★ 材质-铝合金 / 阳极本色

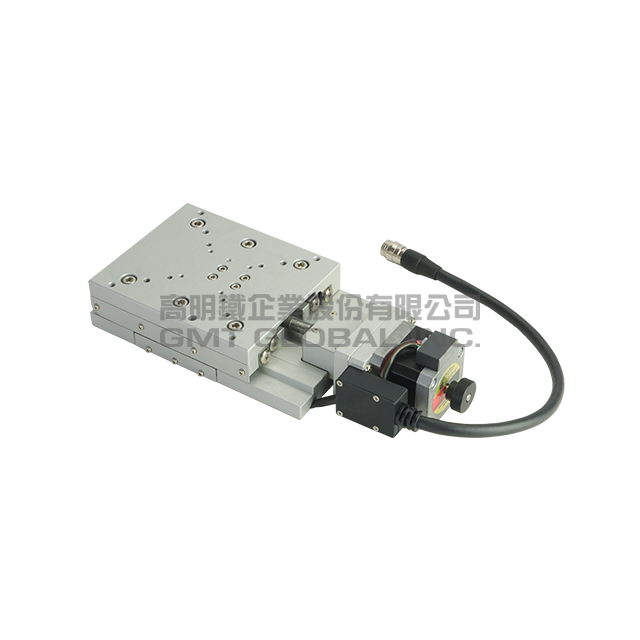

★此图片为SAX100-75-A2OPL产品图

商品库存单位（SKU）: SAX70 - Ultra Precision

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2026.01.02

型号			SAX70-20-A2OPR	SAX70-20-A2OPL	SAX124-60-A2OPR	SAX124-60-A2OPL
机械规格	台面尺寸 (mm)		70*70		160*124
	移动行程 (mm)		±10		±30
	传动方式		滚珠螺杆 Ø6，导程 1mm		滚珠螺杆 Ø8，导程 2mm
	轨道		交叉滚柱引导式
	滑台材质		铝合金
	表面处理		阳极本色
	本体重量 (kg)		0.7		2.9
	精度等级		OP：高阶精密型
	出线方向		R：右出线	L：左出线	R：右出线	L：左出线
精度规格	解析度(脉冲) (µm)		1 (Full)；0.5 (Half)		4 (Full)；2 (Half)
	最高速度(全步级) (mm/sec)		10		20
	单向定位精度 (µm)		5		10
	反覆定位精度(µm)		±0.2		±0.3
	荷重(水平安装) (Kgf)		10		30
	空转 (µm)		0.5		2
	平行度 (µm)		20
	运动真直度 (µm)		2		3
	运动平行度 (µm)		10
电气规格	马达	类型 / 出轴型式	5相步进高解析马达 / ☐28双出轴		5相步进高解析马达 / ☐46双出轴
		厂牌 / 型号	东方马达 / PKP523MN		东方马达 / PKP546MN
	驱动器厂牌 / 型号		东方 / 五相CVD系列(另外选购)
	接头型式		15Pin公端连接器D-SUB / 12Pin公端连接器HRS
	感测器		光电感测器GMT-sensor
	感测器电源电压		124V±10%
	控制输出		NPN开放式集电极输出24V 8mA以下
	输出控制		检测(感应时)：输出电晶体OFF(非导通)

*1产品标准接头型式为D-SUB、HRS
*2接头的出线长度约26cm

多点反复定位量测说明

♦ 精度量测说明

1. 单向定位精度: 在预定检测的行程范围内，由一起始位置开始，向一定方向顺序做移动定位，检测其实际移动值与目标移动值之间的差值，并取其最大误差值，此值即为单向定位精度。
2. 多点反复定位精度: 预定检测的行程范围内，在机械程式执行时，反覆运行同一程序代码所得到的位置精度。计算反覆来回相同位置时，所产生的位置偏差，并取的两者间的偏差值。

♦ 精度介绍说明

1. 已符合光纤耦合、半导体制程之轻度需求而设计GMT高阶精度检测方式。

2. GMT高阶精密直线滑台模组系列的检测采多点反复量测方式，即在固定行程范围内做多点数量测取点(点数多寡依行程长短做增减)，并记录往返位置误差实际变化，追求高精度重现性。

3. 透过非接触式的雷射干涉仪量测，确保单向定位在10μm内、多点反复定位精度在1.5μm内。另有更高精度需求请与区域经销/业务团队洽询。

系统构成示意图

♦ 连接线之详细规格请参阅滑台与连接线说明。

♦ 驱动器之选用建议请参阅马达/驱动器对照表，或参阅GMT马达及驱动器目录之驱动器建议选用。

♦ 驱动器为GMT所选的最佳搭配之常备品！若另有不同需求，请依实际所需功能自行选用适合的驱动器。

轴向定义

关于移动轴、转动轴名称的定义，GMT公司作如下图的定义：

水准方向为X、Y轴；垂直方向为Z轴；绕X、Y、Z轴的转动分别记作α轴、β轴、θ轴。

绿色指向标记，为该产品之运动轴向。

马达.驱动器对照表

两相步进马达/驱动器对照表

步进马达/驱动器建议替代搭载对照表
