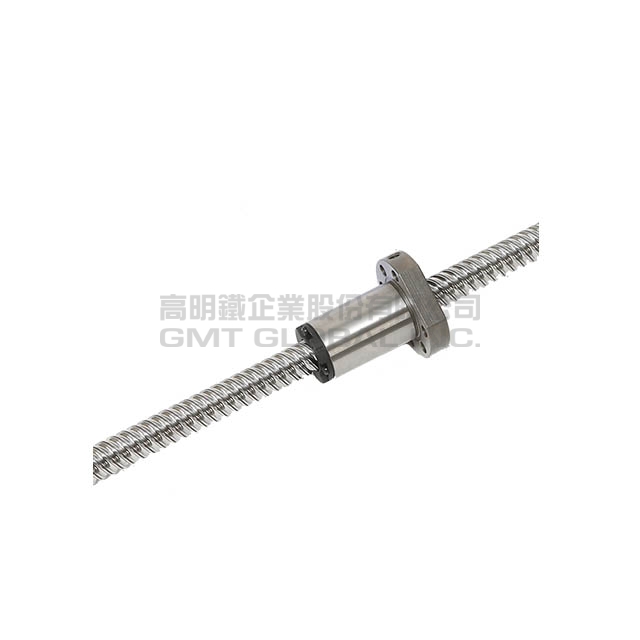

中型精密滾珠螺桿-法蘭圓形雙切型-BSM2510-F

★規格標準化、價格實惠、供貨迅速
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.10.19

規格/種類	研磨級規格		轉造級規格
軸徑 (mm)	25		25
珠徑 (mm)	3.175		3.175
導程 (mm)	10		10
B.C.D (mm)	26.08		26.08
螺紋旋向	右		右
循環圈數	3.8圈 x 1列		3.8圈 x 1列
精度	C5X	C5V	C7W
軸向間隙	0	-0.002	0.03
動態負荷Ca(N)	11300		16100
靜態負荷Coa(N)	23400		45400

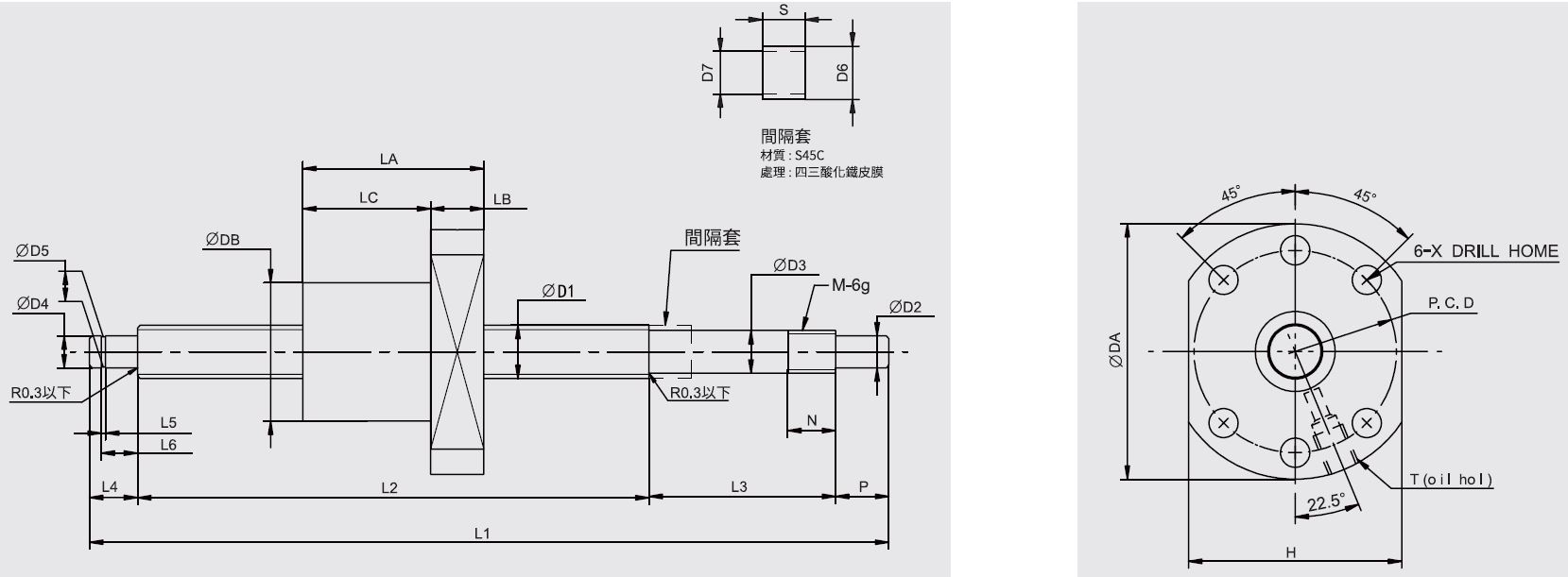

轉造級：

BSM2510G4-RC7□-F
螺桿規格		螺帽規格
螺桿規格 L1	300~2000	螺帽規格 LA	62
螺桿規格 L2	L1-118	螺帽規格 LB	12
螺桿規格 L3	73	螺帽規格 LC	50
螺桿規格 L4	18	螺帽規格 DA	62
螺桿規格 L5	1.35	螺帽規格 DB	40
螺桿規格 L6	15.35	螺帽規格 H	48
螺桿規格 P	27	螺帽規格 PCD	51
螺桿規格 D1	25	螺帽規格 X	6.6
螺桿規格 D2	15	螺帽規格 T	M6x1.0
螺桿規格 D3	20
螺桿規格 D4	20
螺桿規格 D5	19
螺桿規格 D6	25
螺桿規格 D7	20
螺桿規格 S	20
螺桿規格 N	16
螺桿規格 M	M20x1.0

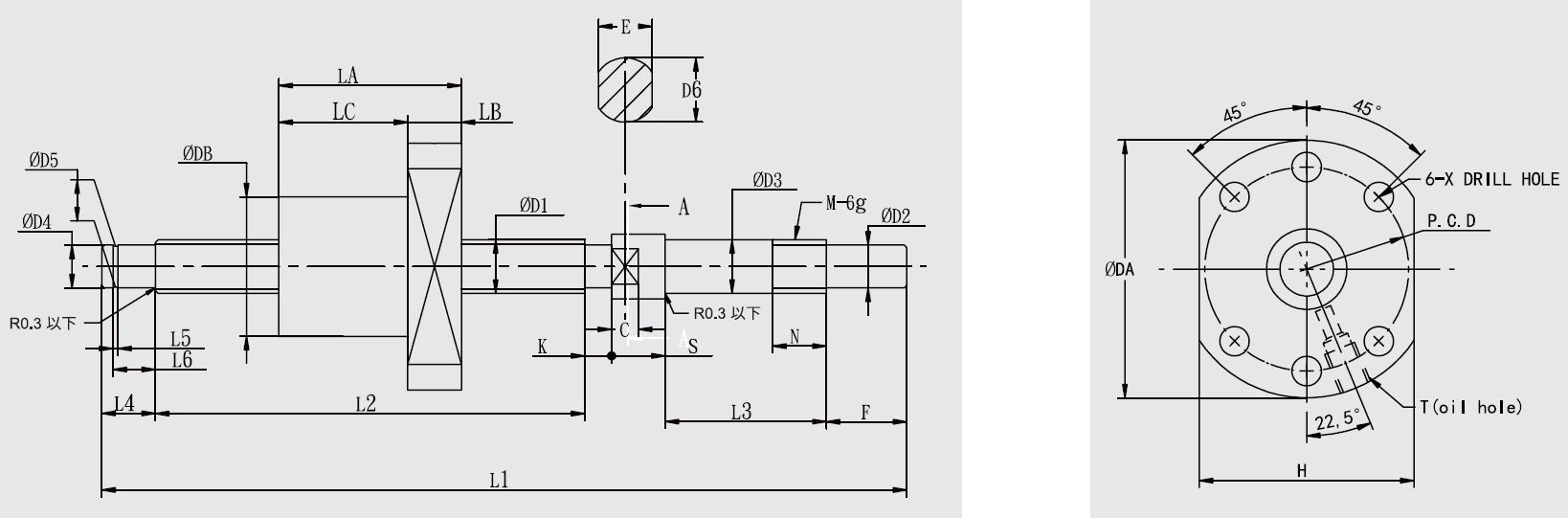

研磨級：

BSM2510G4-GC□□-F
螺桿規格			螺帽規格
螺桿規格 L1	605	1070	螺帽規格 LA	62
螺桿規格 L2	479	944	螺帽規格 LB	12
螺桿規格 L3	53	53	螺帽規格 LC	50
螺桿規格 L4	18	18	螺帽規格 DA	62
螺桿規格 L5	1.35	1.35	螺帽規格 DB	40
螺桿規格 L6	15.35	15.35	螺帽規格 H	48
螺桿規格 P	27	27	螺帽規格 PCD	51
螺桿規格 D1	25	25	螺帽規格 X	6.6
螺桿規格 D2	15	15	螺帽規格 T	M6x1.0
螺桿規格 D3	20	20
螺桿規格 D4	20	20
螺桿規格 D5	19	19
螺桿規格 D6	25	25
螺桿規格 E	22	22
螺桿規格 S	20	20
螺桿規格 C	10	10
螺桿規格 K	8	8
螺桿規格 N	16	16
螺桿規格 M	M20x1.0	M20x1.0
