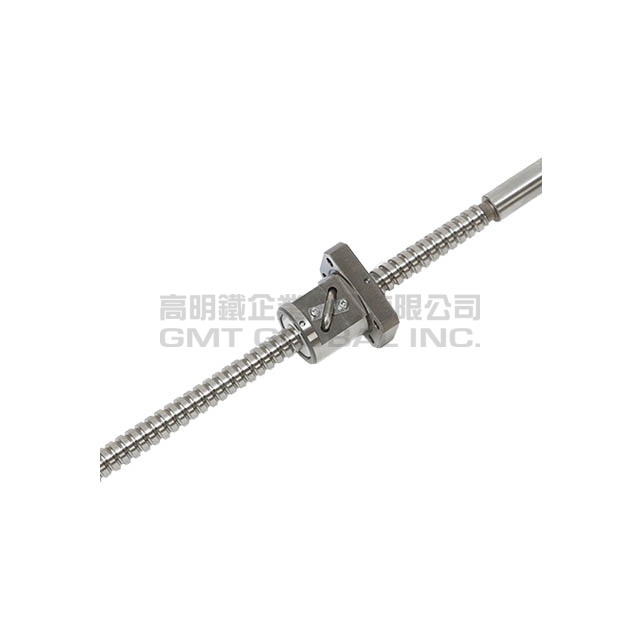

圖片中型精密滾珠螺桿-法蘭方型-BSM1520-S

中型精密滾珠螺桿-法蘭方型-BSM1520-S

★規格標準化、價格實惠、供貨迅速
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.10.23

規格/種類	研磨級規格		研磨級-軸端未加工規格
軸徑 (mm)	15		15
珠徑 (mm)	3.175		3.175
導程 (mm)	20		20
B.C.D (mm)	15.75		15.75
螺紋旋向	右		右
循環圈數	1.5圈 x 1列		1.5圈 x 1列
精度	C5X	C5V	C5X	C5V
軸向間隙	0	-0.002	0	-0.002
動態負荷Ca(N)	3450		4550
靜態負荷Coa(N)	4750		7700

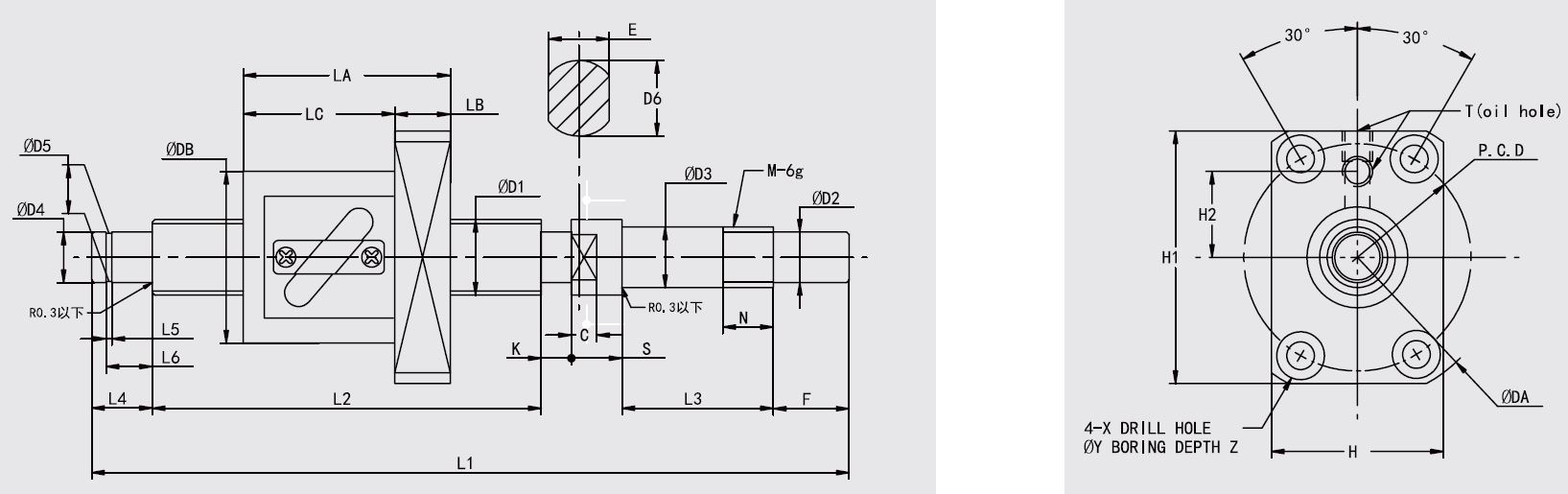

研磨級：

BSM1520A1-GC□□-S
螺桿規格														螺帽規格
精度	C3	C3	C3	C3	C3	C3	C3	C3	C3	C3	C3	C3	C3	螺帽規格 LA	62
有效行程	100	150	200	250	300	350	400	450	500	550	600	700	800	螺帽規格 LB	12
螺桿規格 L1	271	321	371	421	471	521	571	621	671	721	771	871	971	螺帽規格 LC	50
螺桿規格 L2	189	239	289	339	389	439	489	539	589	639	689	789	889	螺帽規格 DA	57
螺桿規格 L3	30													螺帽規格 DB	34
螺桿規格 L4	22													螺帽規格 H	34
螺桿規格 L5	1.15													螺帽規格 H1	50
螺桿規格 L6	9.15													螺帽規格 H2	17
螺桿規格 F	15													螺帽規格 PCD	45
螺桿規格 D1	15													螺帽規格 X	5.5
螺桿規格 D2	10													螺帽規格 Y	9.5
螺桿規格 D3	12													螺帽規格 Z	5.4
螺桿規格 D4	10													螺帽規格 T	M6x1.0
螺桿規格 D5	9.6
螺桿規格 D6	15
螺桿規格 E	12
螺桿規格 S	10
螺桿規格 C	5
螺桿規格 K	5
螺桿規格 N	10
螺桿規格 M	M12x1.0

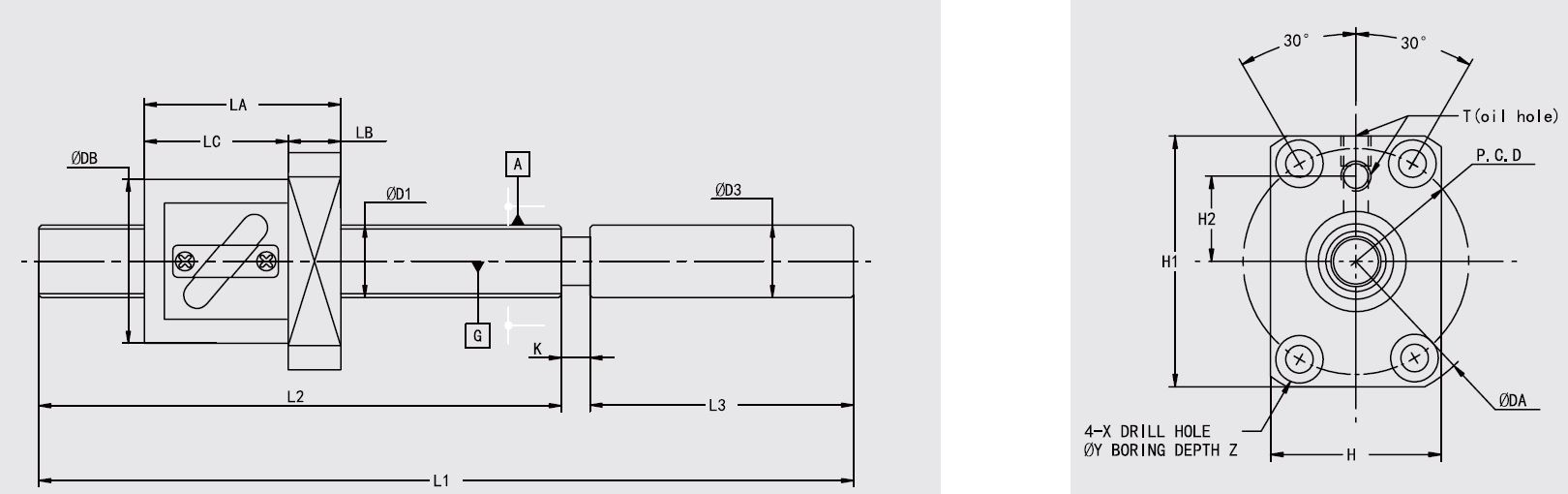

研磨級-軸端未加工：

BSM1520A1-GC□□-S
螺桿規格					螺帽規格
精度	C5	C5	C5	C5	螺帽規格 LA	62
有效行程	310	460	760	960	螺帽規格 LB	12
螺桿規格 L1	450	600	900	1100	螺帽規格 LC	50
螺桿規格 L2	390	540	840	1040	螺帽規格 DA	57
螺桿規格 L3	55	55	55	55	螺帽規格 DB	34
螺桿規格 D1	15	15	15	15	螺帽規格 H	34
螺桿規格 D3	15	15	15	15	螺帽規格 H1	50
					螺帽規格 H2	17
					螺帽規格 PCD	45
					螺帽規格 X	5.5
					螺帽規格 Y	9.5
					螺帽規格 Z	5.4
					螺帽規格 T	M6x1.0
