圖片中型精密滾珠螺桿-法蘭方型-BSM1604-S

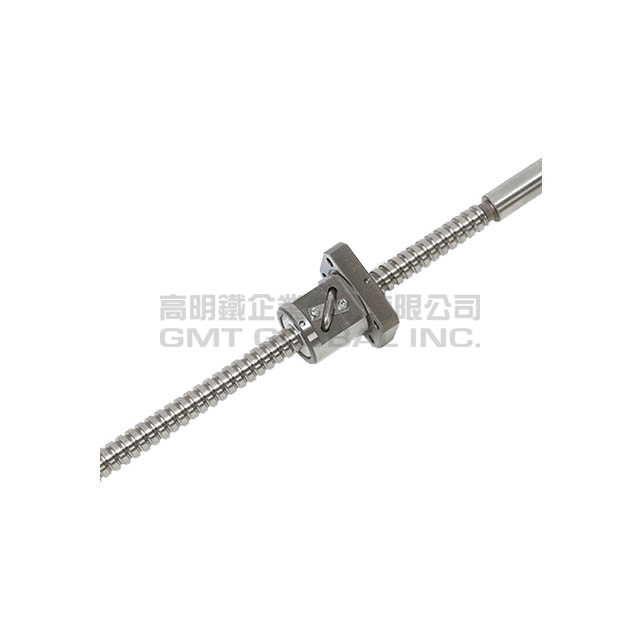

中型精密滾珠螺桿-法蘭方型-BSM1604-S

★規格標準化、價格實惠、供貨迅速
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.10.23

規格/種類	研磨級規格
軸徑 (mm)	16
珠徑 (mm)	2.3812
導程 (mm)	4
B.C.D (mm)	16.3
螺紋旋向	右
循環圈數	2.5圈 x 1列
精度	C3X	C3V	C5X	C5V
軸向間隙	0	-0.002	0	-0.002
動態負荷Ca(N)	2650		4200
靜態負荷Coa(N)	4400		8800

研磨級：

BSM1604B1-GC□□-S

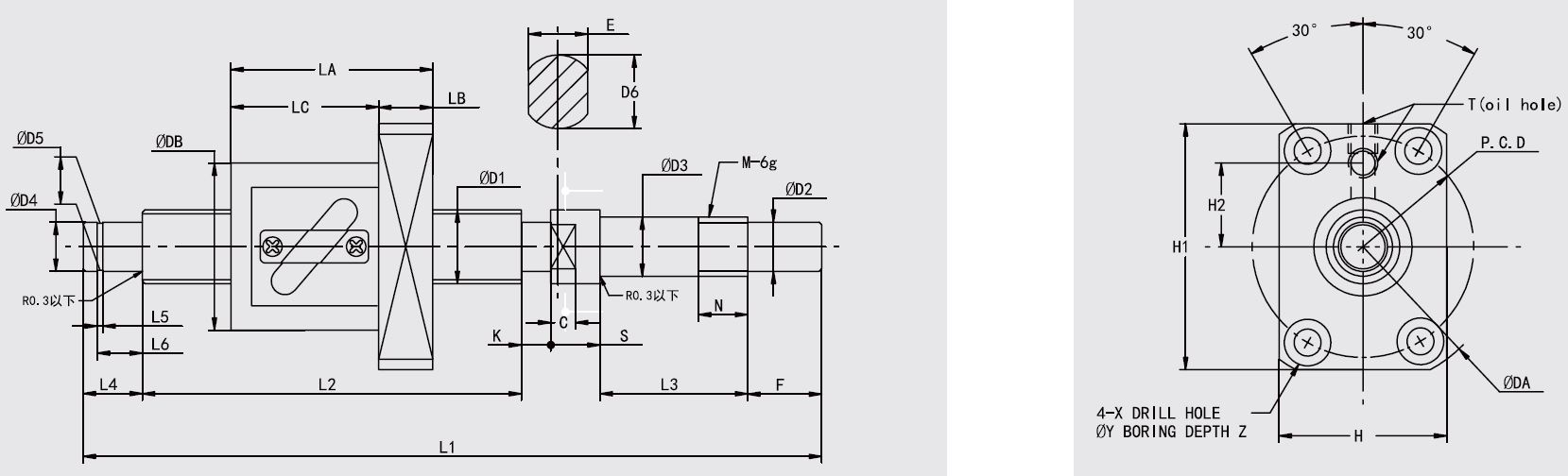

螺桿規格							螺帽規格
精度	C3	C3	C3	C5	C5	C5	螺帽規格 LA	37
有效行程	100	200	300	100	200	300	螺帽規格 LB	11
螺桿規格 L1	271	371	471	271	371	471	螺帽規格 LC	26
螺桿規格 L2	189	289	389	189	289	389	螺帽規格 DA	59
螺桿規格 L3	30	30	30	30	30	30	螺帽規格 DB	36
螺桿規格 L4	22	22	22	22	22	22	螺帽規格 H	36
螺桿規格 L5	1.15	1.15	1.15	1.15	1.15	1.15	螺帽規格 H1	53
螺桿規格 L6	9.15	9.15	9.15	9.15	9.15	9.15	螺帽規格 H2	18
螺桿規格 F	15	15	15	15	15	15	螺帽規格 PCD	47
螺桿規格 D1	16	16	16	16	16	16	螺帽規格 X	5.5
螺桿規格 D2	10	10	10	10	10	10	螺帽規格 Y	9.5
螺桿規格 D3	12	12	12	12	12	12	螺帽規格 Z	5.4
螺桿規格 D4	10	10	10	10	10	10	螺帽規格 T	M6x1.0
螺桿規格 D5	9.6	9.6	9.6	9.6	9.6	9.6
螺桿規格 D6	15	15	15	15	15	15
螺桿規格 E	12	12	12	12	12	12
螺桿規格 S	10	10	10	10	10	10
螺桿規格 C	5	5	5	5	5	5
螺桿規格 K	5	5	5	5	5	5
螺桿規格 N	10	10	10	10	10	10
螺桿規格 M	M12x1.0	M12x1.0	M12x1.0	M12x1.0	M12x1.0	M12x1.0
