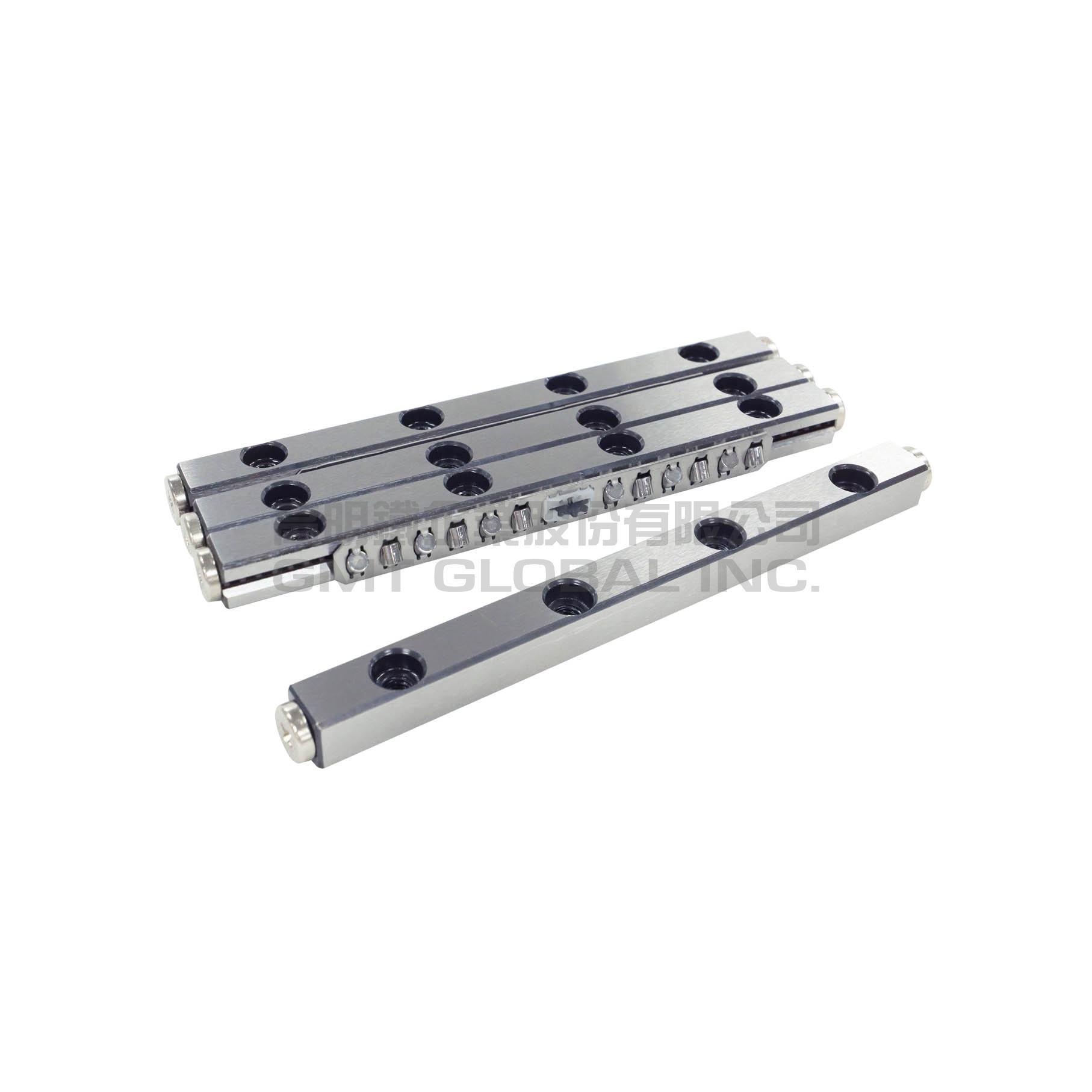

    直線滑軌 GRG03


    ★ 滾柱防滑式直線滑軌
    ★ 軌道材質:SUJ2
    ★ 滾柱材質:SUJ2
    ★ 保持架:不銹鋼
    ★ 限位滾輪:碳鋼
    ★ 滾輪安裝框:工程塑膠
    ★ 行程限位架:工程塑膠
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2023.12.26

    型號

    GRG03-0050

    GRG03-0075

    GRG03-0100

    GRG03-0125

    GRG03-0150

    GRG03-0175

    GRG03-0200

    GRG03-0225

    GRG03-0250

    滾柱直徑 (mm)

    Ø3Ø3Ø3Ø3Ø3Ø3Ø3Ø3Ø3

    滑軌長度 (mm)

    5075100125150175200225250

    最大行程 (mm)

    24546494124134164174204

    外型尺寸 H (mm)

    181818181818181818

    外型尺寸 T (mm)

    888888888

    外型尺寸 W (mm)

    8.38.38.38.38.38.38.38.38.3

    外型尺寸 L (mm)

    5075100125150175200225250

    外型尺寸 n*p

    1*252*253*254*255*256*257*258*259*25

    外型尺寸 L1 (mm)

    12.512.512.512.512.512.512.512.512.5

    外型尺寸 L2 (mm)

    222222222

    保持器規格 ØD (mm)

    Ø3Ø3Ø3Ø3Ø3Ø3Ø3Ø3Ø3

    保持器規格 L3 (mm)

    41.451.471.481.491.4111.4121.4141.4151.4

    保持器規格 R (mm)

    6812141620222628

    保持器規格 P1 (mm)

    3.23.23.23.23.23.23.23.23.2

    保持器規格 P2 (mm)

    555555555

    安裝孔尺寸 A (mm)

    3.53.53.53.53.53.53.53.53.5

    安裝孔尺寸 M (mm)

    M4M4M4M4M4M4M4M4M4

    安裝孔尺寸 d1 (mm)

    3.33.33.33.33.33.33.33.33.3

    安裝孔尺寸 d2 (mm)

    666666666

    安裝孔尺寸 B (mm)

    3.13.13.13.13.13.13.13.13.1

    單顆滾柱負荷
    基本動態負荷 (C) (N)

    638638638638638638638638638

    單顆滾柱負荷
    基本靜態負荷 (Co) (N)

    761761761761761761761761761

    單顆滾柱負荷
    荷重 (Fu) (N)

    254254254254254254254254254

    質量/2支 (g)

    466890112134157179201223

    直線運動滑軌介紹

    ♦   直線運動滑軌

    GMT直線運動滑軌,係由兩個V型溝滑槽經熱處理硬化後,施行高精度成型研磨加工,與滾動元件構成,滾柱型以相連90度的角度輪流移動,達到高平行度及高平面度使用需求。

    在構造上因滾動元件是採用精密圓筒滾柱與V型溝槽呈交叉線接觸方式傳動,而且是非循環方式,所以摩擦抵抗的變動也相當少。甚至輕負荷時的起動摩擦抵抗與運動摩擦抵抗幾乎沒有差異,因此可得到高精度的移動及耐荷重的表現。

    ♦   滑軌產品選用流程

    1. 依負載需求選擇滾動元件保持器:

              重負載→滾柱

              輕負載→滾珠

    1. 依『滾動元件直徑』
    2. 依滑軌『安裝方式』選擇所需型式
    3. 選定所需『規格』
    4. 『使用環境』選擇材質:SUJ2及SUS440C

    ♦   滑軌應用

    被廣泛應用在高精度、重荷重或輕荷重的精密移動裝置,在各種測定器、印刷基板鑽孔機等精密機器或光學測試儀、光學實驗之精密量測,精密微調光學工作台、操縱機構、檢查裝置、精密定位、定量移動、X射線裝置及細孔放電機等的滑座部分。

    ♦   潤滑功能

    直線運動時,必須提供有效的潤滑功能,如果沒有潤滑下使用,會增加滾動體的磨耗,縮短使用壽命潤滑功能:

    1. 最大程度地降低運動部件之間的摩擦,從而可防止卡住及減少磨耗。
    2. 在滾動面上形成油膜以減少金屬介面磨耗,以延長滾動體的工作壽命。
    3. 覆蓋於金屬表面以防止生銹。

    ♦   特性說明

    • 適合微量的移送:因摩擦抵抗非常微小,而且起動摩擦抵抗與運動摩擦抵抗幾乎沒有差異。所以即使是微量的移送也能保持正確的循跡性,是能夠實現高精度的直線運動機構。
    • 低速安定性:即使是輕負荷時,其摩擦抵抗的變動也相當的小,所以從低速到高速均能保持安定的動作。
    • 高剛性、高負荷容量:滾柱體與鋼珠相較之下,其接觸面積較大、彈性變形量也較少,而且是非循環的方式,有效作用的轉動體個數多,所以高剛性、負荷容量也大。
    • 低噪音:GMT直線運動滑軌,並沒有循環回轉,所以不會衍生噪音。因為使用附保持器的滾柱珠排,所以亦無轉動體間相互接觸摩擦的雜音,能夠達到安靜的作動。

    ♦   滾柱型滑軌:GRV / GRD / GRVP / GRVG / GRDP

    由精密滾柱互相直交組合而成的;軌道經熱處理與超深冷處理後,再經精密成型研磨V形溝槽,形成高精度的直線運動體。

    具有高剛性、中重負荷及動作輕快的有限行程直線運動系統。

    ♦   滾珠型滑軌:GBV / GBD

    由精密鋼珠以間距較小的排列方式組合而成的滾珠保持器,搭配超深冷處理後的精密研磨成型加工V型溝槽的專用軌道組合起來。

    具有低摩擦、輕負荷及高精度的有限行程直線運動系統。
