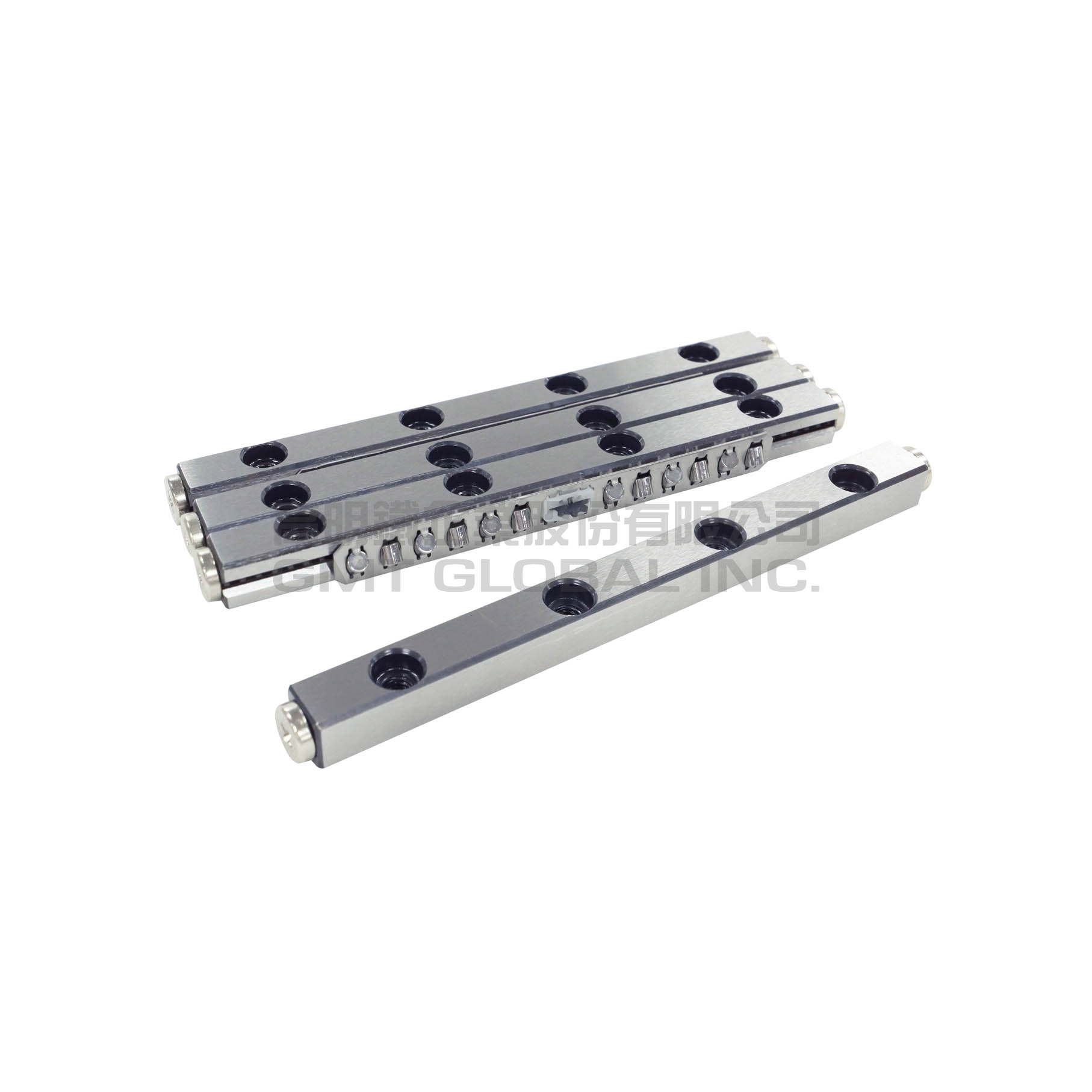

<span style="font-size: 12pt;">★ 滾柱防滑式直線滑軌</span> <br /><span style="font-size: 12pt;">★ 軌道材質:SUJ2</span> <br /><span style="font-size: 12pt;">★ 滾柱材質:SUJ2</span> <br /><span style="font-size: 12pt;">★ 保持架:不銹鋼</span> <br /><span style="font-size: 12pt;">★ 限位滾輪:碳鋼</span> <br /><span style="font-size: 12pt;">★ 滾輪安裝框:工程塑膠</span> <br /><span style="font-size: 12pt;">★ 行程限位架:工程塑膠</span>">
Update:2023.12.26
型號 | GRG06-0100 | GRG06-0150 | GRG06-0200 | GRG06-0250 | GRG06-0300 | GRG06-0350 |
滾柱直徑 (mm) | Ø6 | Ø6 | Ø6 | Ø6 | Ø6 | Ø6 |
滑軌長度 (mm) | 100 | 150 | 200 | 250 | 300 | 350 |
最大行程 (mm) | 62 | 90 | 154 | 182 | 246 | 274 |
外型尺寸 H (mm) | 31 | 31 | 31 | 31 | 31 | 31 |
外型尺寸 T (mm) | 15 | 15 | 15 | 15 | 15 | 15 |
外型尺寸 W (mm) | 14 | 14 | 14 | 14 | 14 | 14 |
外型尺寸 L (mm) | 100 | 150 | 200 | 250 | 300 | 350 |
外型尺寸 n*p | 1*50 | 2*50 | 3*50 | 4*50 | 5*50 | 6*50 |
外型尺寸 L1 (mm) | 25 | 25 | 25 | 25 | 25 | 25 |
外型尺寸 L2 (mm) | 2 | 2 | 2 | 2 | 2 | 2 |
保持器規格 ØD (mm) | Ø6 | Ø6 | Ø6 | Ø6 | Ø6 | Ø6 |
保持器規格 L3 (mm) | 73.8 | 109.8 | 127.8 | 163.8 | 181.8 | 217.8 |
保持器規格 R (mm) | 6 | 10 | 12 | 16 | 18 | 22 |
保持器規格 P1 (mm) | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 |
保持器規格 P2 (mm) | 9 | 9 | 9 | 9 | 9 | 9 |
安裝孔尺寸 A (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
安裝孔尺寸 M (mm) | M6 | M6 | M6 | M6 | M6 | M6 |
安裝孔尺寸 d1 (mm) | 5.3 | 5.3 | 5.3 | 5.3 | 5.3 | 5.3 |
安裝孔尺寸 d2 (mm) | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 |
安裝孔尺寸 B (mm) | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 |
單顆滾柱負荷 | 2570 | 2570 | 2570 | 2570 | 2570 | 2570 |
單顆滾柱負荷 | 2632 | 2632 | 2632 | 2632 | 2632 | 2632 |
單顆滾柱負荷 | 877 | 877 | 877 | 877 | 877 | 877 |
質量/2支 (g) | 287 | 435 | 577 | 721 | 864 | 1006 |
直線運動滑軌介紹 |
♦ 直線運動滑軌 GMT直線運動滑軌,係由兩個V型溝滑槽經熱處理硬化後,施行高精度成型研磨加工,與滾動元件構成,滾柱型以相連90度的角度輪流移動,達到高平行度及高平面度使用需求。 在構造上因滾動元件是採用精密圓筒滾柱與V型溝槽呈交叉線接觸方式傳動,而且是非循環方式,所以摩擦抵抗的變動也相當少。甚至輕負荷時的起動摩擦抵抗與運動摩擦抵抗幾乎沒有差異,因此可得到高精度的移動及耐荷重的表現。 ♦ 滑軌產品選用流程
重負載→滾柱 輕負載→滾珠
♦ 滑軌應用 被廣泛應用在高精度、重荷重或輕荷重的精密移動裝置,在各種測定器、印刷基板鑽孔機等精密機器或光學測試儀、光學實驗之精密量測,精密微調光學工作台、操縱機構、檢查裝置、精密定位、定量移動、X射線裝置及細孔放電機等的滑座部分。 ♦ 潤滑功能 直線運動時,必須提供有效的潤滑功能,如果沒有潤滑下使用,會增加滾動體的磨耗,縮短使用壽命潤滑功能:
♦ 特性說明
♦ 滾柱型滑軌:GRV / GRD / GRVP / GRVG / GRDP 由精密滾柱互相直交組合而成的;軌道經熱處理與超深冷處理後,再經精密成型研磨V形溝槽,形成高精度的直線運動體。 具有高剛性、中重負荷及動作輕快的有限行程直線運動系統。 ♦ 滾珠型滑軌:GBV / GBD 由精密鋼珠以間距較小的排列方式組合而成的滾珠保持器,搭配超深冷處理後的精密研磨成型加工V型溝槽的專用軌道組合起來。 具有低摩擦、輕負荷及高精度的有限行程直線運動系統。 |
滑軌組裝方式 |
