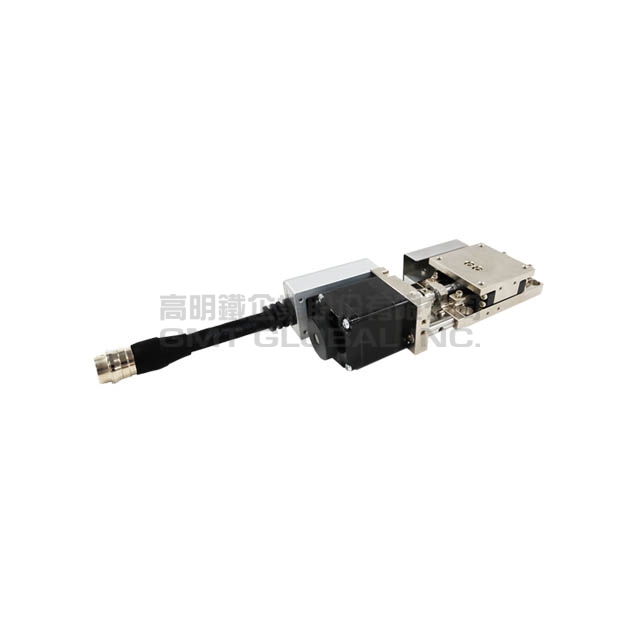

    AX60-F 長行程薄型


    ★ 搭載專利單卷式滾珠迴流器。
    ★ 產品較一般長行程滑台高度減少30%以上。
    ★ 延長產品運行壽命。
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2023.03.28

    型號

    AX6015-F2NR

    AX6015-F2NL

    AX6030-F2NR

    AX6030-F2NL

    AX6050-F2NR

    AX6050-F2NL

    AX6075-F2NR

    AX6075-F2NL

    本體寬度 (mm)

    6060606060606060

    移動行程 (mm)

    15

    15

    30

    30

    50

    50

    75

    75

    傳動方式

    滾珠螺桿Ø6,導程1mm

    滾珠螺桿Ø6,導程1mm

    滾珠螺桿Ø6,導程1mm

    滾珠螺桿Ø6,導程1mm

    滾珠螺桿Ø6,導程1mm

    滾珠螺桿Ø6,導程1mm

    滾珠螺桿Ø6,導程1mm

    滾珠螺桿Ø6,導程1mm

    軌道

    線性滾珠循環式

    線性滾珠循環式

    線性滾珠循環式

    線性滾珠循環式

    線性滾珠循環式

    線性滾珠循環式

    線性滾珠循環式

    線性滾珠循環式

    滑台材質/表面處理

    碳素鋼 / 鍍無電解鎳

    碳素鋼 / 鍍無電解鎳

    碳素鋼 / 鍍無電解鎳

    碳素鋼 / 鍍無電解鎳

    碳素鋼 / 鍍無電解鎳

    碳素鋼 / 鍍無電解鎳

    碳素鋼 / 鍍無電解鎳

    碳素鋼 / 鍍無電解鎳

    精度等級

    標準型

    標準型標準型標準型標準型標準型標準型標準型

    出線方向

    右出線

    左出線

    右出線

    左出線

    右出線

    左出線

    右出線

    左出線

    最高速度 (mm/sec)

    12

    12

    12

    12

    12

    12

    12

    12

    單向定位精度 (µm)

    15

    15

    15

    15

    15

    15

    18

    18

    反覆定位精度 (µm)

    ± 1

    ± 1

    ± 1

    ± 1

    ± 1

    ± 1

    ± 1

    ± 1

    荷重(水平安裝) (Kgf)

    1212121212121212

    空轉 (µm)

    3

    3

    3

    3

    3

    3

    3

    3

    平行度 (µm)

    20

    20

    20

    20

    20

    20

    20

    20

    運動真直度 (µm)

    3

    3

    3

    3

    3

    3

    3

    3

    運動平行度 (µm)

    10

    10

    10

    10

    10

    10

    10

    10

    馬達

    GMT / 2MS-N28D32A

    GMT / 2MS-N28D32A

    GMT / 2MS-N28D32A

    GMT / 2MS-N28D32A

    GMT / 2MS-N28D32A

    GMT / 2MS-N28D32A

    GMT / 2MS-N28D32A

    GMT / 2MS-N28D32A

    驅動器

    GMT / GTR22G-D

    GMT / GTR22G-D

    GMT / GTR22G-D

    GMT / GTR22G-D

    GMT / GTR22G-D

    GMT / GTR22G-D

    GMT / GTR22G-D

    GMT / GTR22G-D

    接頭

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS



    系統構成示意圖

    ♦   驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。

    ♦   驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。



    軸向定義

    關於移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義:

    水平方向為X、Y軸;垂直方向為Z軸;繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

    綠色指向標記,為該產品之運動軸向。

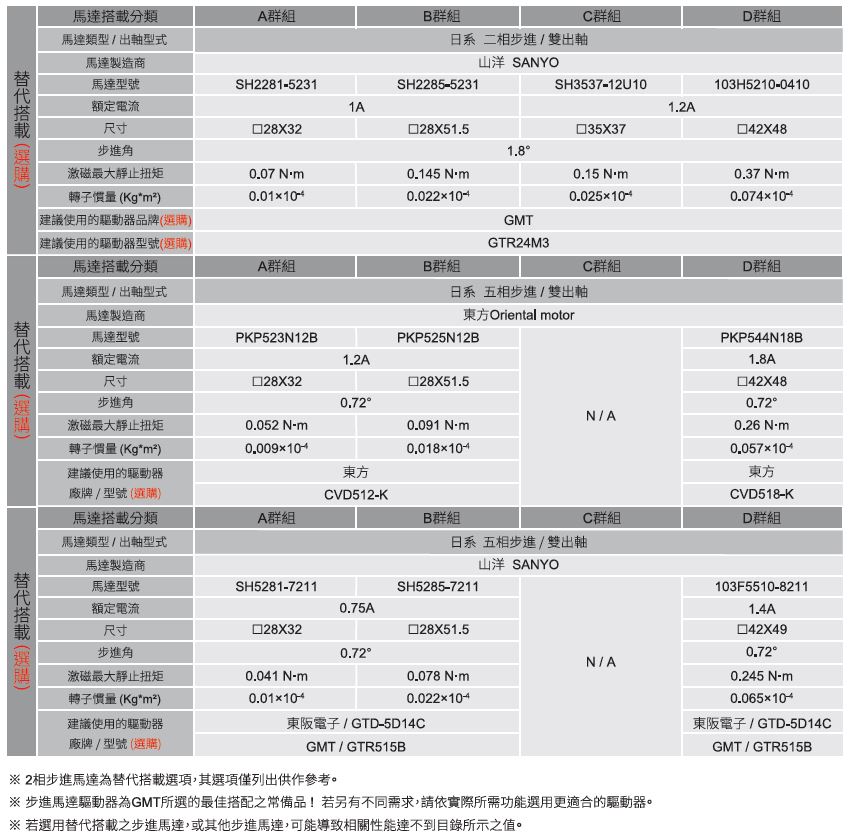

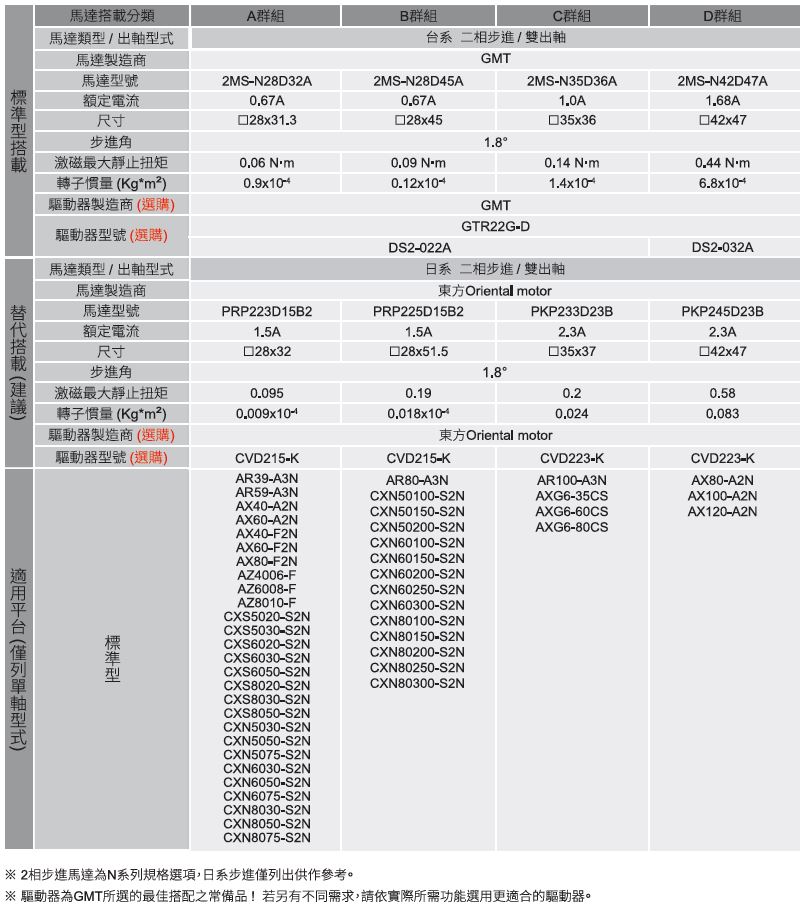

    馬達.驅動器對照表
