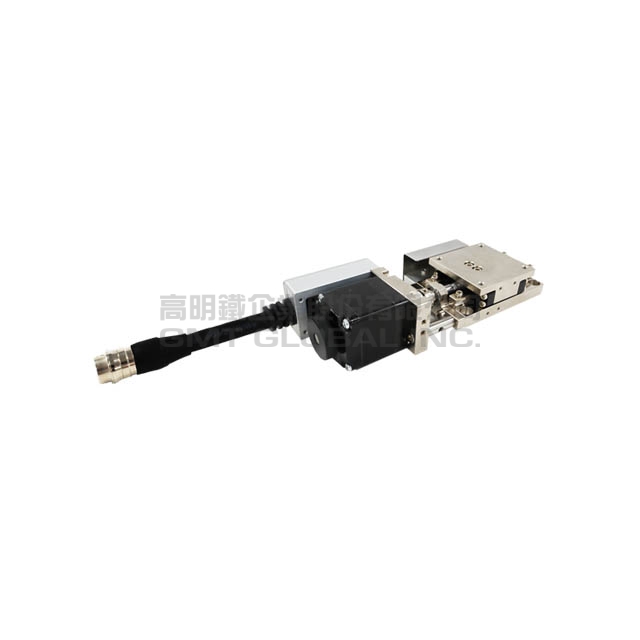

AX80-F 長行程薄型

★ 搭載專利單卷式滾珠迴流器。
★ 產品較一般長行程滑台高度減少30%以上。
★ 延長產品運行壽命。

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.03.28

型號		AX8015-F2NR	AX8015-F2NL	AX8030-F2NR	AX8030-F2NL	AX8050-F2NR	AX8050-F2NL	AX8075-F2NR	AX8075-F2NL
機械規格	本體寬度 (mm)	80	80	80	80	80	80	80	80
	移動行程 (mm)	15	15	30	30	50	50	75	75
	傳動方式	滾珠螺桿Ø6，導程1mm	滾珠螺桿Ø6，導程1mm	滾珠螺桿Ø6，導程1mm	滾珠螺桿Ø6，導程1mm	滾珠螺桿Ø6，導程1mm	滾珠螺桿Ø6，導程1mm	滾珠螺桿Ø6，導程1mm	滾珠螺桿Ø6，導程1mm
	軌道	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式
	滑台材質/表面處理	碳素鋼 / 鍍無電解鎳	碳素鋼 / 鍍無電解鎳	碳素鋼 / 鍍無電解鎳	碳素鋼 / 鍍無電解鎳	碳素鋼 / 鍍無電解鎳	碳素鋼 / 鍍無電解鎳	碳素鋼 / 鍍無電解鎳	碳素鋼 / 鍍無電解鎳
	精度等級	標準型	標準型	標準型	標準型	標準型	標準型	標準型	標準型
	出線方向	右出線	左出線	右出線	左出線	右出線	左出線	右出線	左出線
精度規格	最高速度 (mm/sec)	12	12	12	12	12	12	12	12
	單向定位精度 (µm)	15	15	15	15	15	15	18	18
	反覆定位精度 (µm)	± 1	± 1	± 1	± 1	± 1	± 1	± 1	± 1
	荷重(水平安裝) (Kgf)	14	14	14	14	14	14	14	14
	空轉 (µm)	3	3	3	3	3	3	3	3
	平行度 (µm)	20	20	20	20	20	20	20	20
	運動真直度 (µm)	3	3	3	3	3	3	3	3
	運動平行度 (µm)	10	10	10	10	10	10	10	10
電氣規格	馬達	GMT / 2MS-N28D32A	GMT / 2MS-N28D32A	GMT / 2MS-N28D32A	GMT / 2MS-N28D32A	GMT / 2MS-N28D32A	GMT / 2MS-N28D32A	GMT / 2MS-N28D32A	GMT / 2MS-N28D32A
	驅動器	GMT / GTR22G-D	GMT / GTR22G-D	GMT / GTR22G-D	GMT / GTR22G-D	GMT / GTR22G-D	GMT / GTR22G-D	GMT / GTR22G-D	GMT / GTR22G-D
	接頭	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS

系統構成示意圖

♦ 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。

♦ 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。

軸向定義

關於移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：

水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

綠色指向標記，為該產品之運動軸向。

AX80-F 長行程薄型
