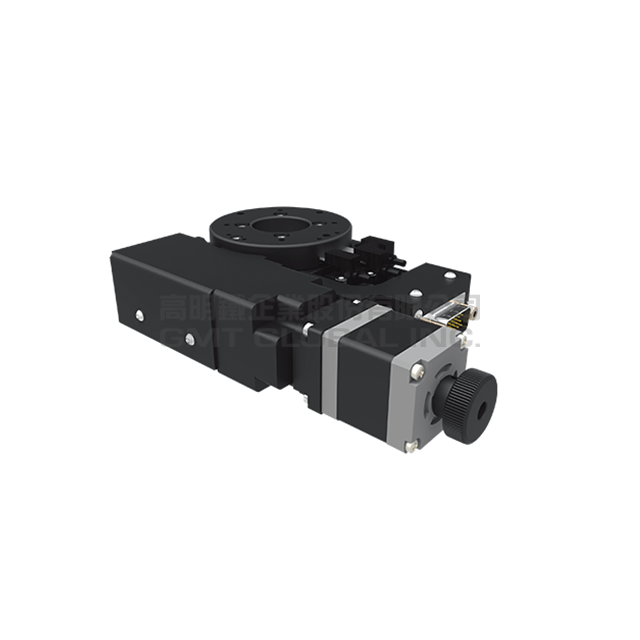

ARH60 - 高階精密型

★滾珠螺桿式
★迴轉間隙值小
★適用長時間生產
★耐磨耗
★有限行程±7.5°-±13°
★產品運用：自動化產線設備，手機抗震檢測，小型面板生產

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.12.04

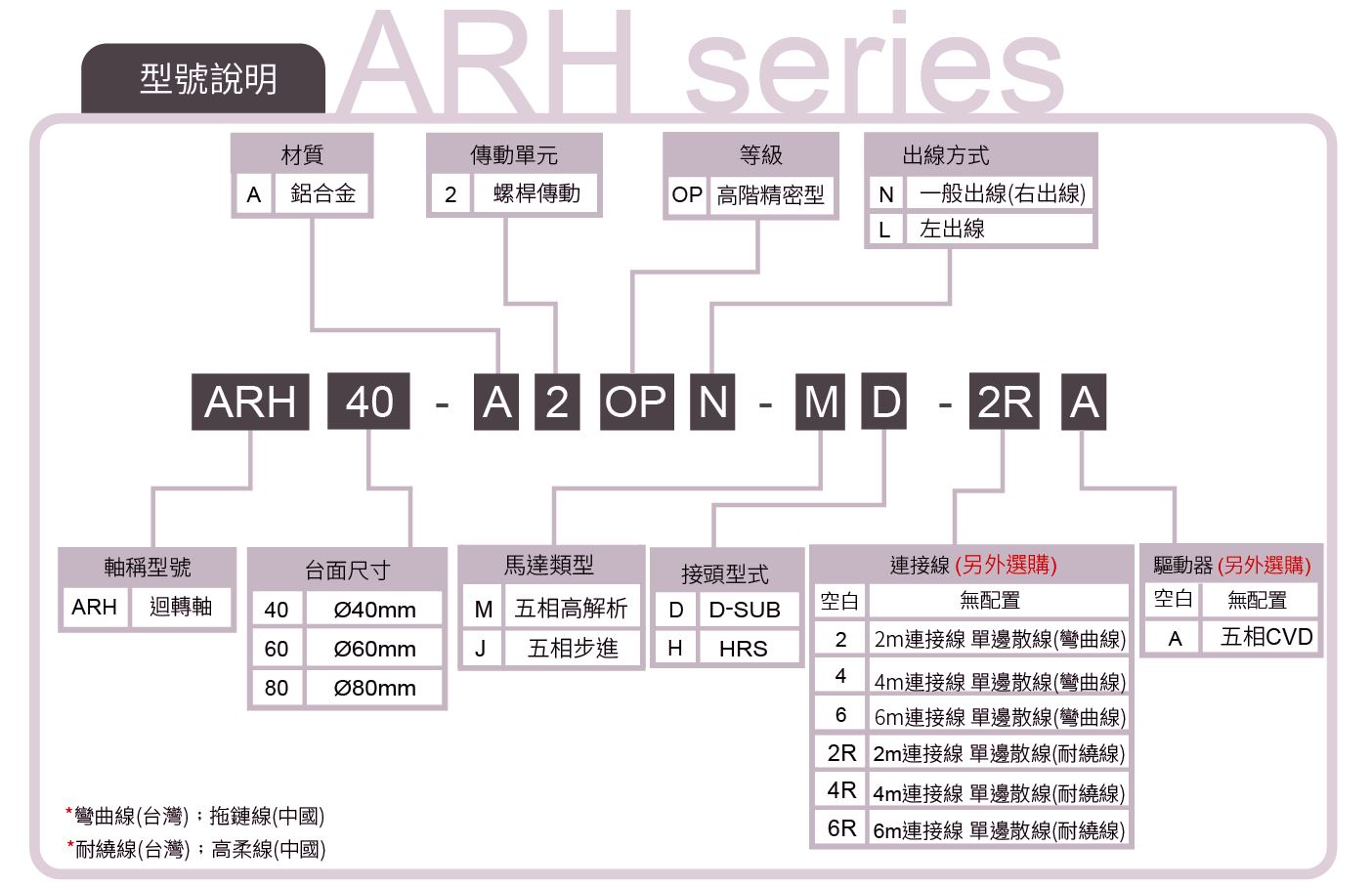

型號			ARH60-A2OPN	ARH60-A2OPL
機械規格	台面尺寸 (mm)		Ø 60
	移動行程 (°)		± 7.5
	傳動方式		螺桿傳動
	軌道		深溝滾珠軸承
	滑台材質/表面處理		鋁合金 / 黑色陽極處理
	精度等級		OP：高階精密型
	出線方向		N：一般出線 (右出線)	L：左出線
精密度規格	解析度(脈衝) (°)		M: 0.00105 (Full)；0.00055 (Half) J: 0.0021 (Full)；0.0011 (Half)
	最高速度(全步級) (°/sec)		10.5
	單向定位精度 (°)		0.03
	反復定位精度(°)		± 0.003
	荷重(水平安裝)(Kgf)		8
	空轉		< 0.003°
	力矩剛性		0.32 ("/N-cm)
	平行度 (μm)		30
	運動同心度 (μm)		30
	運動平行度 (μm)		10
電機規格	馬達	類型/出軸型式	M: 5相步進高解析馬達 / ☐28雙出軸 J: 5相步進馬達 / ☐28雙出軸
		廠牌/型號	M: 東方馬達 / PKP523MN07B J: 東方馬達 / PKP523N12B
	驅動器廠牌/型號		東方 / 五相CVD系列(另外選購)
	接頭	滑台側接頭	15Pin公端連接器D-SUB 12Pin公端連接器HRS
		控制器側接頭	15Pin母端連接器D-SUB(另外選購) 12Pin母端連接器HRS(另外選購)
	感測器	電源電壓	24V±10%
		控制輸出	NPN 開放式集電極輸出24V 8mA以下
		輸出控制	檢測 (感應時)：輸出電晶體OFF (非導通)
