MZL40-FCR

Z軸精密滑台
單軌-Z軸-(X軸滑台+L板)
台面尺寸 : 40 (mm)
行程 : ±6.5 (mm)
傳動位置-中央反手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-碳素鋼

★此圖為MZL60-FCR，僅供為示意圖參考，產品內容以規格敘述內容為準。

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2022.12.15

型號		MZL40-FCR
規格說明	台面尺寸 (mm)	40 X 40
	行程 (mm)	± 6.5
	分釐卡最小讀取量 (μm)	10
	移動精度真直度 (μm)	3
	移動精度縱向偏擺	25"
	移動精度橫向偏擺	15"
	荷重 (Kgf)	5
	本體重量 (Kg)	0.32
	材質	碳素鋼
	表面處理	無電解鎳 (化學鎳)

滑台進給位置

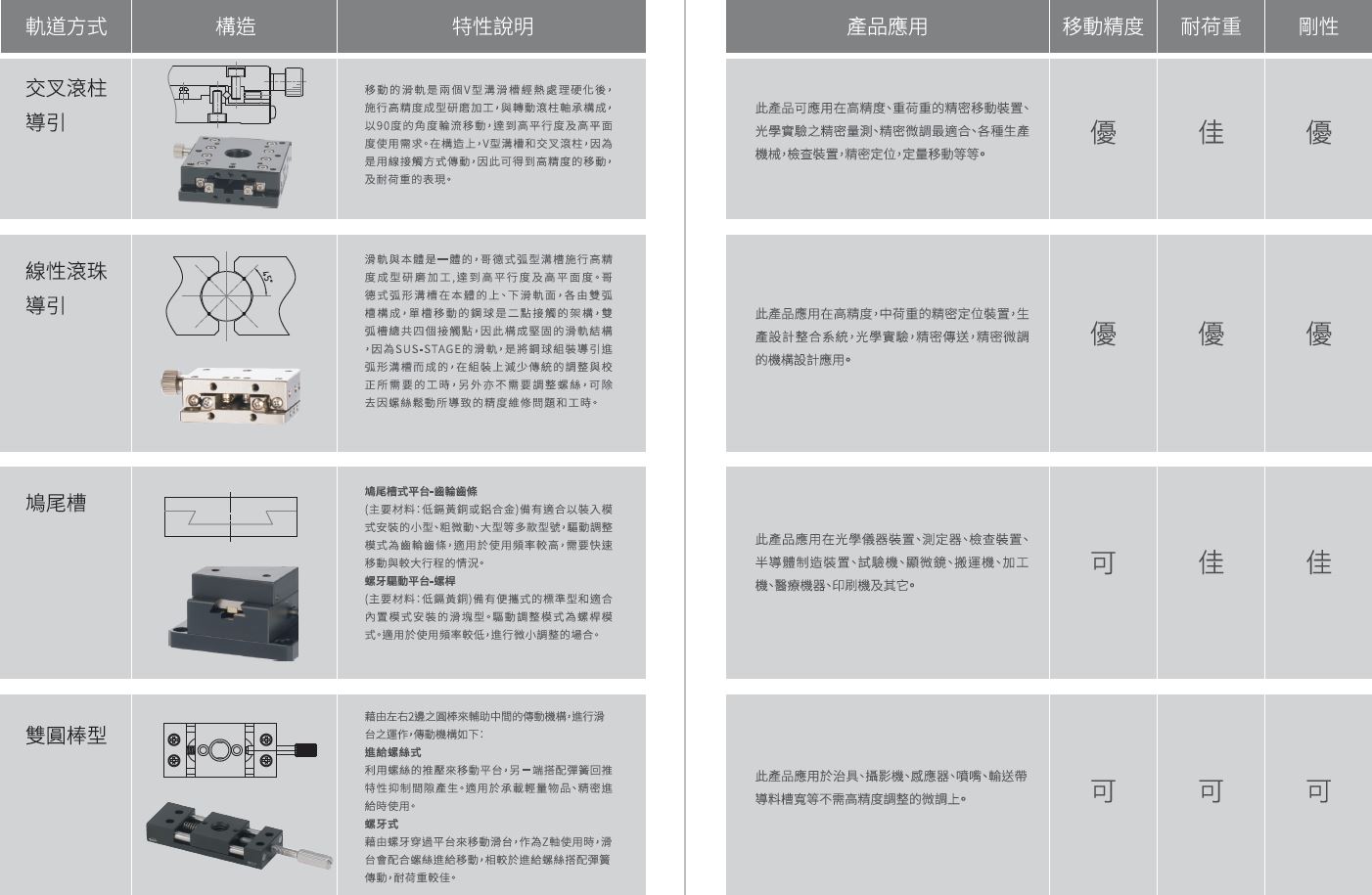

滑台軌道特性說明

滑台主要進給方式

MZL40-FCR

MZL40-SCR
