    SAX70 - 高階精密型


    ★ 台面尺寸 120x100
    ★ 材質-鋁合金 / 陽極霧本

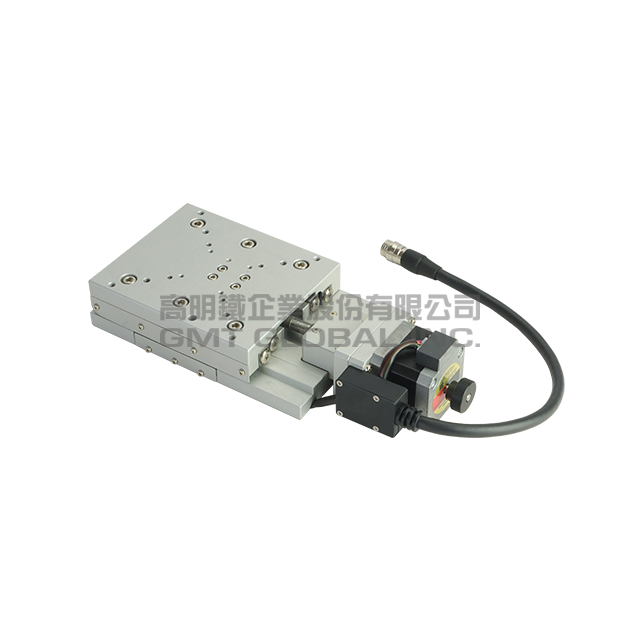

    此圖片為SAX100-75-A2OPL產品圖

    Sku: SAX100 - Ultra Precision-copy
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2024.5.20

    型號

    SAX70-20-A2OPR-JD

    SAX124-60-A2OPR-JD

    SAY70-20-A2OPR-JD

    SAY124-60-A2OPR-JD

    台面尺寸 (mm)

    75*70mm

    160*124mm

    75*70mm

    160*124mm

    移動行程 (mm)

    ±20mm

    ±30mm

    ±20mm

    ±30mm

    傳動方式

    滾珠螺桿Φ6,導程1mm

    滾珠螺桿Φ8,導程2mm

    滾珠螺桿Φ6,導程1mm

    滾珠螺桿Φ8,導程2mm

    軌道

    交叉滾柱引導式

    滑台材質/表面處理

    鋁合金/陽極本色

    本體重量 (kg)

    0.7kg

    2.9kg

    1.4kg

    5.8kg

    聯軸器型號

    FSMMS12-5*5

    FSMMS16-5*5

    FSMMS12-5*5

    FSMMS16-5*5

    精度等级

    OP:高階精密級

    出線方向

    R:右側安裝(標準庫存)/L:左側安裝

    解析度(脈衝) (µm)

    2um(Full)/1um(Half)

    4um(Full)/2um(Half)

    2um(Full)/1um(Half)

    4um(Full)/2um(Half)

    最高速度(全步級) (mm/sec)

    20mm/sec

    單向定位精度 (µm)

    5um

    10um

    5um

    10um

    反復定位精度(µm)

    ±0.3um

    荷重(水平安裝) (Kgf)

    10kgf

    30kgf

    9kgf

    26kgf

    空轉 (µm)

    1um

    2um

    1um

    2um

    平行度 (µm)

    20um

    運動真直度  (µm)

    2um

    3um

    2um

    3um

    運動平行度 (µm)

    10um

    直交度

    -

    5um



    馬達

    類型/出軸型式

    五相步進高解析馬達/口28雙出軸

    五相步進高解析馬達/口42雙出軸

    五相步進高解析馬達/口28雙出軸

    五相步進高解析馬達/口42雙出軸

    廠牌/型號

    東方馬達/PKP523MN07

    東方馬達/PKP546MN18B

    東方馬達/PKP523MN07

    東方馬達/PKP546MN18B

    驅動器 廠牌/型號

    東方/五相CVD系列(另外選購)

    接頭

    滑台側接頭

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS

    控制器側接頭

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS (另外選購)

    感測器

    行程原點感測器

    光電感測器GMT-sensor

    行程極限感測器

    馬達接近原點感測器

    電源電壓

    24V±10%

    控制输出

    NPN開放式集電極輸出24V 8mA以下

    输出控制

    檢測(感應時) : 輸出電晶體OFF(非導通)

    *1產品標準接頭型式為D-SUB、HRS
    *2接頭的出線長度約26cm

    多點反復定位量測說明

    ♦   精度量測說明

    1. 單向定位精度: 在預定檢測的行程範圍內,由一起始位置開始,向一定方向順序做移動定位,檢測其實際移動值與目標移動值之間的差值,並取其最大誤差值,此值即為單向定位精度。
    2. 多點反復定位精度: 預定檢測的行程範圍內,在機械程式執行時,反覆運行同一程序代碼所得到的位置精度。計算反覆來回相同位置時,所產生的位置偏差,並取的兩者間的偏差值。

    ♦   精度介紹說明

    1. 已符合光纖耦合、半導體製程之輕度需求而設計GMT高階精度檢測方式。

    2. GMT高階精密直線滑台模組系列的檢測採多點反復量測方式,即在固定行程範圍內做多點數量測取點(點數多寡依行程長短做增減),並記錄往返位置誤差實際變化,追求高精度重現性。

    3. 透過非接觸式的雷射干涉儀量測,確保單向定位在10μm內、多點反復定位精度在1.5μm內。另有更高精度需求請與區域經銷/業務團隊洽詢。



    系統構成示意圖

    ♦   連接線之詳細規格請參閱滑台與連接線說明。

    ♦   驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。

    ♦   驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。



    軸向定義

    關於移動軸、轉動軸名稱的定義,GMT公司作如下圖的定義:

    水準方向為XY軸;垂直方向為Z軸;繞XYZ軸的轉動分別記作α軸、β軸、θ軸。

    綠色指向標記,為該產品之運動軸向。



    馬達.驅動器對照表

    兩相步進馬達/驅動器 對照表

    步進馬達/驅動器 建議替代搭載對照表
